Brandslukningssystemer

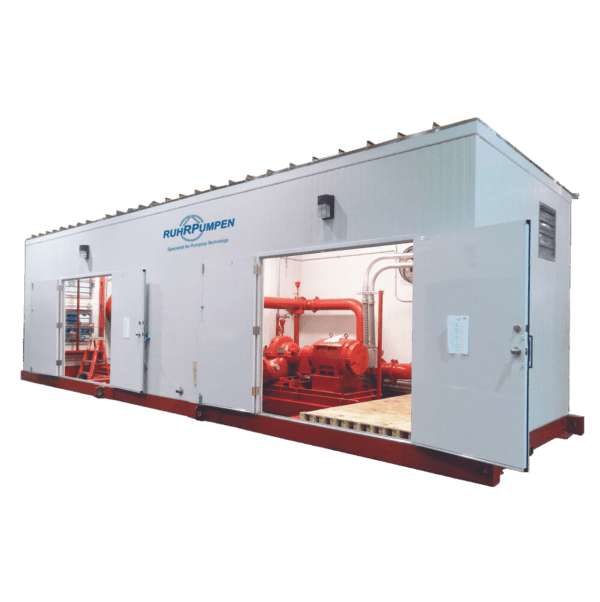

  • Brandpumpehus

    Præmonterede og fuldt lukkede brandslukningsanlæg
    Votes færdigmonterede brandsystemer kan leveres i et vejrbestandigt, ikke-brændbart kabinet, der er projekteret og konstrueret i henhold til NFPA-20 for en problemfri og hurtig installation.

    Driftsgrænser:
    Tryk: fra 40 til over 519 PSI.
    Flow: fra 150 til 5.000 GPM.
    Drev: Elektrisk eller diesel.

    Anvendelsesområder:
    Kommercielle, kommunale og beboelseshøjhuse, store erhvervsejendomme og lagerbygninger, offshore- og fjerntliggende faciliteter, lufthavne samt kraftværker.

    OVERSIGT
    For at imødekomme de specifikke krav til enhver applikation kan vores ingeniørteam designe komplette, præmonterede enheder med vejrbestandige kabinetter (environmental enclosures). Systemet leveres i én samlet forsendelse, så kun rør- og strømforbindelser skal færdiggøres på opstillingsstedet.
    Brandpumperum og separate pumpehuse, der indeholder brandpumpeudstyr, kræver særlige beskyttelseskrav og funktioner i henhold til NFPA 20:
    • Varme og ventilation
    • Godkendt eller listed varmekilde
    • Normal- og nødbelysning
    • Dræning
    • Stikkontakt (convenience outlet)

    Valgfrie funktioner omfatter:
    • Præ-kablet og præ-rørført
    • Præ-rørførte sprinkleranlæg til det indvendige af pumpehuset
    • Udsugningsventilator (exhaust fan)
    • Mini-transformerstation (mini power zone)
    • Væg- eller gulvadgang til rørføring
    • Opsamlingsrør (containment piping)
    • Arkitektoniske overflader (architectural finishes)
    • Sikkerhedsudstyr
    • Gitterriste som gulvkonstruktion (grating floor deck design)
    • Seismiske beregninger med PE-stempler (ingeniørstempler)
    • Åbent rammedesign (open skid design)
    • Dørkplade som gulvkonstruktion (diamond plate floor deck design)

    EGENSKABER
    • UL-listed og FM-approved pumper.
    • ETL-listed.
    • Levering i én samlet forsendelse, klar til installation.
    • Plug-and-play installation.
    • Placering af alt ansvar hos én enkelt leverandør for hele pumpehuset (single source responsibility).
    • Testet på fabrikken.
    • Projekteret efter kundens specifikke krav.

  • Fire jockey-pumpe

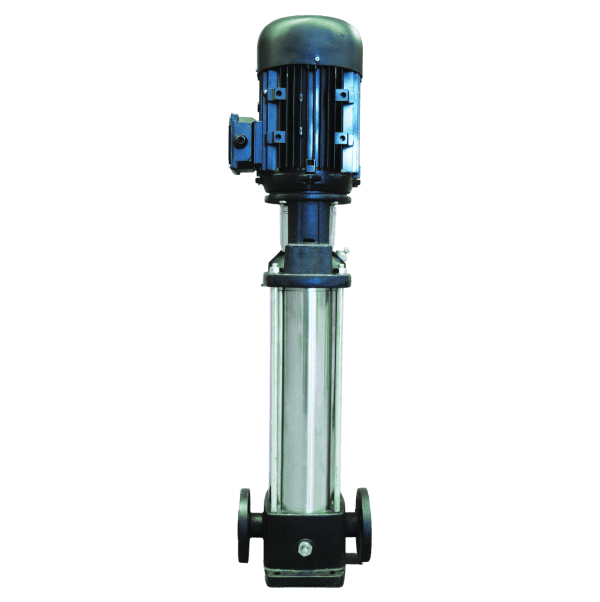

    Vertikal flertrins-centrifugaljockeypumpe
    Trykopretholdende jockeypumper, der er ideelt egnet til dine brandbekæmpelsesapplikationer.

    Driftsgrænser:
    Kapacitet: op til 436 gpm.
    Maksimalt tryk: op til 341 psi.
    Temperatur: op til 70 °C.

    Anvendelsesområder:
    Kommercielle, kommunale og beboelseshøjhuse, store erhvervsejendomme og lagerbygninger, offshore- og fjerntliggende faciliteter, lufthavne samt kraftværker.

    OVERSIGT
    Et brandslukningssystem anvender normalt to pumper: en robust hovedbrandpumpe, der leverer store mængder vand til brandstandrørsystemet, og en lille pumpe med lavt flow og højt tryk, som holder brandsystemet under tryk under ikke-brandforhold og forhindrer unødig start og stop (cycling) af hovedbrandpumpen. Jockeypumper dimensioneres normalt til 1 % af flowet og et 10 til 20 PSI højere tryk end hovedbrandpumpen.
    Ruhrpumpens vertikale flertrinspumpe (VSE-type) tilbyder et teknisk avanceret design til at imødekomme det hydrauliske behov i ethvert brandslukningsanlæg. Den er tilgængelig med et pumpehjul i rustfrit stål samt en kraftig base og motorstole i støbejern.

    EGENSKABER
    • Centrifugal-monoblokpumpe (mono block pump).
    • Pumpehus i støbejern og pumpehjul i 304 rustfrit stål.
    • 3-faset elektromotor fra 1 hk til 40 hk / 220/440 V og 60 Hz.
    • Testet på fabrikken.

    FORDELE
    • Alsidighed i ydeevne og design.
    • Lave driftsomkostninger.

  • In-line brandpumpe

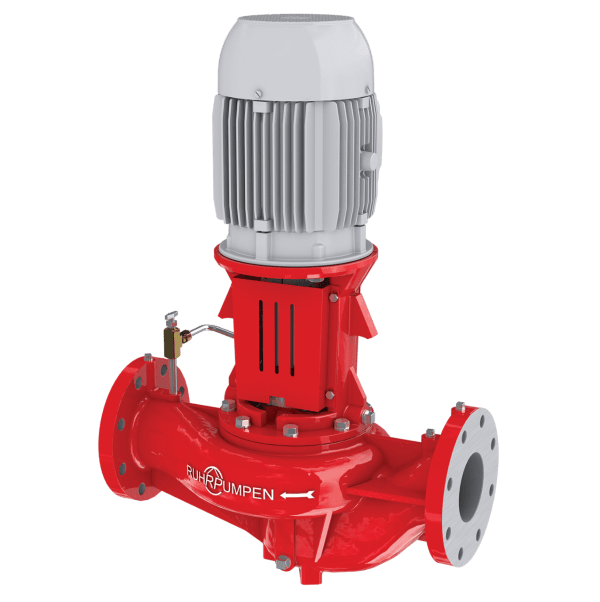

    Vertikale In-Line brandpumper
    In-Line brandpumper har et pladsbesparende “top pull-out” design, som muliggør alsidige anvendelser. NFPA-20 design. Afventer UL-listing og FM-approval. [1, 2]

    Driftsgrænser:
    Flow: fra 150 til 1.000 GPM.
    Drev: Elektrisk.

    Anvendelsesområder:
    Kommercielle, kommunale og beboelseshøjhuse, store erhvervsejendomme og lagerbygninger, offshore- og fjerntliggende faciliteter, lufthavne samt kraftværker. [1, 2, 3, 4]

    EGENSKABER
    • Top pull-out design forenkler vedligeholdelsen.
    • Monoblok-konstruktion (close-coupled).
    • Flanget sug og afgang på fælles centerlinje i pumpehuset.
    • Kun tilgængelig med elektrisk drev.

    FORDELE
    • Kompakt og pladsbesparende design.
    • In-line design sikrer nem installation.
    • Testet på fabrikken.

    KONSTRUKTIONSMATERIALER
    • Standardmaterialer omfatter:
    • Støbejern
    • Bronze-trimmet (Bronze fitted)
    *Specielle materialer er tilgængelige på forespørgsel.

    ANVENDELSESOMRÅDER INDEN FOR BRANDBEKÆMPELSE
    • Sprinkleranlæg
    • Brandhanesystemer (Hydrant systems)
    • Vandgardiner (Water curtains)

  • Vertikal brandpumpe

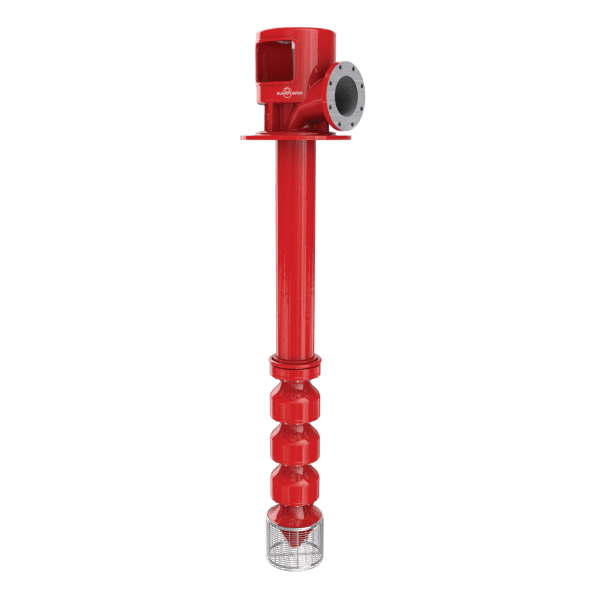

    Vertikale turbine-brandpumper
    Vertikale, et- og flertrins turbinepumper til brandbekæmpelsesapplikationer. UL-listed og FM-approved pumpe til sugeløftsforhold (suction lift conditions). Tilgængelig med diesel- eller elektrisk drev.

    Driftsgrænser:
    Tryk: fra 40 til over 519 PSI.
    Flow: fra 250 til 5.000 GPM.
    Drev: Elektrisk eller diesel.

    Anvendelsesområder:
    Kommercielle, kommunale og beboelseshøjhuse, store erhvervsejendomme og lagerbygninger, offshore- og fjerntliggende faciliteter, lufthavne samt kraftværker.

    OVERSIGT
    Ruhrpumpens vertikale turbine-brandpumper er tilgængelige som enkelte pumpeenheder eller som komplette præmonterede brandsystemer (med eller uden kabinet).

    EGENSKABER
    • Pakkboks bearbejdet med bøsning til at styre akslen.
    • Afgangshoved giver understøtning til motoren og hele pumpen.
    • Stigrørsforbindelser kan være flangede eller med gevind og muffe.
    • Lejer er tilgængelige i en række forskellige materialer.
    • Drivakselkoblinger er maskinbearbejdet ud fra massivt stål.
    • Stigrørsenheden fremstilles på egen fabrik for at sikre nøjagtig pasform.
    • Glidelejer (sleeve bearings) sikrer lang levetid og lav friktion.
    • Lukkede pumpehjul designet til lang levetid og høj effektivitet.
    • Standard konusser (tapered collets) til sikker fastgørelse af pumpehjulet til pumpeakslen.
    • Sugehus (suction bowl) giver stabil understøtning af den nedre del af pumpeakslen.
    • Sugesi forhindrer fremmedlegemer i at trænge ind i pumpens indsugning.•
    • Diesel- eller elektrisk drevet. [1]

    FORDELE
    • UL-listed og FM-approved pumpe til sugeløftsforhold (suction lift conditions).
    • Minimal vedligeholdelse.
    • Kan anvendes, hvor der ikke er adgang til kommunalt vand, og hvor damme eller søer er den eneste vandforsyning.
    • Konstruktionsmaterialer til saltvandsdrift er tilgængelige. [1, 2]

    DESIGNFUNKTIONER
    • NFPA-20 design.
    • UL-448 listed.
    • FM-1312 approved.
    • Specielle designs er tilgængelige på forespørgsel.

    KONSTRUKTIONSMATERIALER
    Standardmaterialer:
    • Støbejern
    • Segljern (Ductile iron)
    • Kulstofstål
    • Bronze-trimmet (Bronze fitted)

    Metallegeringer tilgængelige til saltvands-/brakvandsapplikationer og barske miljøer:
    • Rustfrit stål
    • Duplex og Super Duplex
    • Nikkel-aluminium-bronze
    *Specielle materialer er tilgængelige på forespørgsel.

  • Endesugende brandpumpe

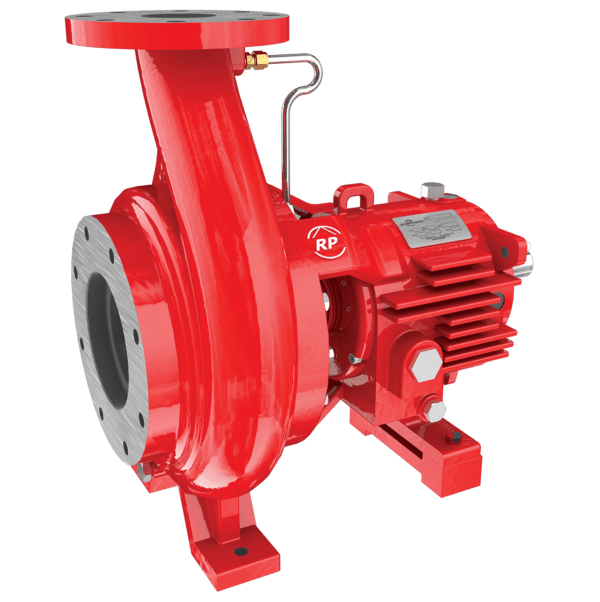

    ANSI endesuget brandpumper
    Ettrins brandpumper med endesug (end suction) til brandbekæmpelsesapplikationer. NFPA-20 design. UL-listed og FM-approved. Fås også som jockeypumper (jockey pumps).

    Driftsgrænser:
    Tryk: fra 40 til over 250 PSI.
    Flow: fra 150 til 400 GPM.
    Drev: Elektrisk eller diesel.

    Anvendelsesområder:
    Kommercielle, kommunale og beboelseshøjhuse, store erhvervsejendomme og lagerbygninger, offshore- og fjerntliggende faciliteter, lufthavne, kraftværker samt hospitaler.

    EGENSKABER
    • Ettrins horisontal centrifugalpumpe.
    • Tilgængelig med enten elektrisk drev eller dieselmotor.
    • Den kraftige lejestol (power frame) på CPP-modellen integrerer ekstra oliekøling og varmeafledning.
    • Robust aksel med akselbøsning (sleeve) i 316SS som standard for forlænget tætningslevetid.
    • Vertikal afgang på centerlinjen.
    • Lukket pumpehjulskonstruktion sikrer maksimal effektivitet.
    • Inpro/Seal® lejeisolatorer som standard.
    • Dobbeltradet aksialleje, der minimerer akselslør (end play) for forlænget levetid på den mekaniske tætning.

    FORDELE
    • Back pull-out design forenkler vedligeholdelsen og reducerer problemer forbundet med rørspændinger (pipe strain).
    *Ruhrpumpen designer også maritime brandpumpesystemer med ABS-certificering til flydende offshore-faciliteter.

    DESIGNFUNKTIONER
    • NFPA-20 design.
    • UL-448 listed.
    • FM-1319 approved.
    *Specielle designs er tilgængelige på forespørgsel.

    KONSTRUKTIONSMATERIALER
    • Standardmaterialer:
    • Støbejern
    • Segljern (Ductile iron)
    • Kulstofstål

    Metallegeringer tilgængelige til saltvands-/brakvandsapplikationer og barske miljøer:
    • Rustfrit stål
    • Duplex og Super Duplex
    • Nikkel-aluminium-bronze
    *Specielle materialer er tilgængelige på forespørgsel.

    ANVENDELSESOMRÅDER INDEN FOR BRANDBEKÆMPELSE
    • Sprinkleranlæg
    • Brandhanesystemer (Hydrant systems)
    • Vandgardiner (Water curtains)
    • Certificeringer

  • Aksialt delt brandpumpe

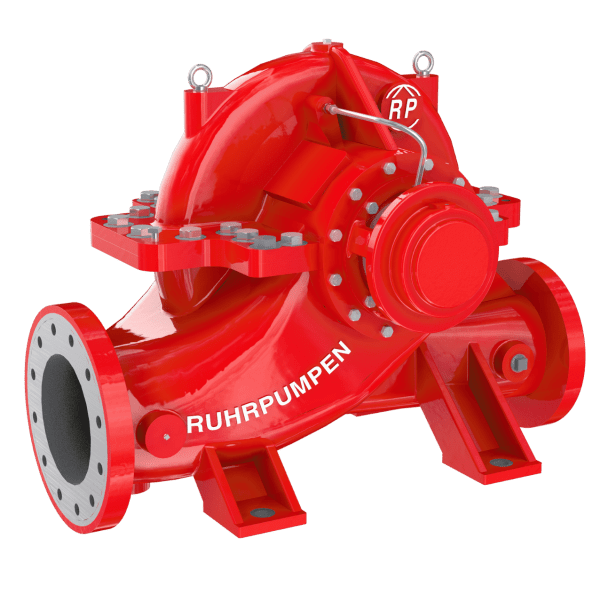

    Horisontale firebox-brandpumper
    Horisontale, et- og totrins brandpumper med aksialt delt pumpehus (split case) til brandbekæmpelsesapplikationer. NFPA-20 design. UL-listed og FM-approved.

    Driftsgrænser:
    Tryk: fra 40 til over 355 PSI.
    Flow: fra 150 til 5.000 GPM.
    Drev: Elektrisk eller diesel.

    Anvendelsesområder:
    Kommercielle, kommunale og beboelseshøjhuse, store erhvervsejendomme og lagerbygninger, offshore- og fjerntliggende faciliteter, lufthavne samt kraftværker.

    Oversigt
    Ruhrpumpens split-case-centrifugalbrandpumper har en kraftig aksel og en kort lejeafstand, hvilket reducerer akselnedbøjningen til et minimum. Dette sikrer længere levetid for pakninger og lejer samt lavere vedligeholdelsesomkostninger, samtidig med at det kræver mindre gulvplads.
    RP’s split-case-brandpumper er bygget i henhold til NFPA 20-standarder og er listed af Underwriters Laboratories (UL) samt approved af Factory Mutual (FM). [1, 2, 3]

    Egenskaber
    • Kompakt design og effektiv drift.
    • Akselbøsning (shaft sleeve) for at beskytte akslen mod korrosion og slitage.
    • Udskiftelige radial- og aksiallejer med fedtsmøring er garanteret.
    • Lukket, dobbeltstrømmende pumpehjul, støbt i ét stykke og afbalanceret for at minimere aksialtryk og sikre længere levetid for lejerne.
    • Tilgængelig med elektrisk drev eller dieselmotor.

    Fordele
    • Nem installation og vedligeholdelse.
    • Bredt anvendelsesområde.
    • Konstruktionsmaterialer til saltvandsdrift er tilgængelige.

    Designfunktioner
    • NFPA-20 design.
    • UL-448 listed.
    • FM-1311 approved.
    Specielle designs er tilgængelige på forespørgsel.

    Konstruktionsmaterialer
    Standardmaterialer:
    • Støbejern
    • Segljern (Ductile iron)
    • Kulstofstål

    Metallegeringer tilgængelige til saltvands-/brakvandsapplikationer og barske miljøer:
    • Rustfrit stål
    • Duplex og Super Duplex
    • Nikkel-aluminium-bronze
    *Specielle materialer er tilgængelige på forespørgsel.

    Anvendelsesområder inden for brandbekæmpelse
    • Sprinkleranlæg
    • Brandhanesystemer (Hydrant systems)
    • Vandgardiner (Water curtains)
    Ruhrpumpen designer også maritime brandpumpesystemer med ABS-certificering til flydende offshore-faciliteter.

  • Præfabrikerede systemer

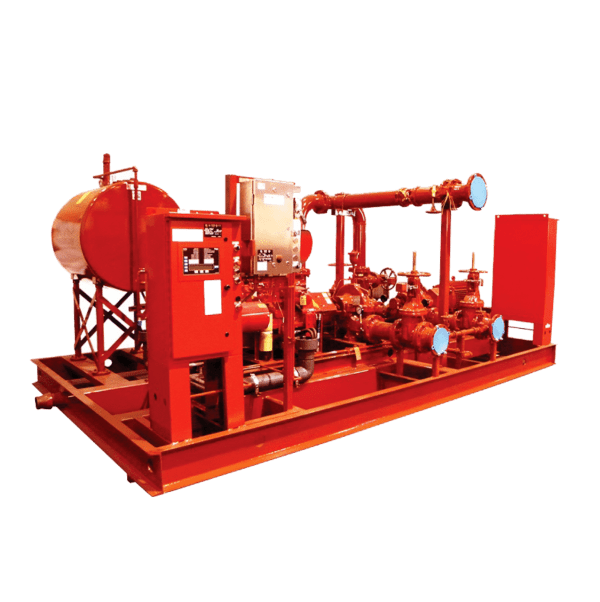

    Præmonterede brandslukningssystemer
    RP’s præmonterede systemer er tilgængelige med eller uden kabinet og er klar til installation. Deres design opfylder de strengeste driftstest for at imødekomme sikkerhedsstandarderne fastsat af NFPA. [1, 2]

    Driftsgrænser:
    Tryk: fra 40 til over 519 PSI.
    Flow: fra 150 til 5.000 GPM.
    Drev: Elektrisk eller diesel. [1]

    Anvendelsesområder:
    Kommercielle, kommunale og beboelseshøjhuse, store erhvervsejendomme og lagerbygninger, offshore- og fjerntliggende faciliteter, lufthavne samt kraftværker. [1]

    OVERSIGT
    Ruhrpumpens præmonterede systemer (Pre-Packaged Systems) integrerer pumper, drivenheder, kontrolsystemer og rørføring i én samlet container for en nemmere installation. De kan leveres monteret på bundramme (skid mounted), med eller uden komplet kabinet/hus, og forsynes med enten elektromotor eller dieselmotor. [1]
    RP’s præmonterede brandsystemer kan dimensioneres, så de passer perfekt til de specifikke krav i enhver applikation.

    DESIGNFUNKTIONER
    • ETL/C-ETL tredjepartscertificerede komponenter.
    • UL-listed og FM-approved komponenter.
    • Fuld overensstemmelse med NFPA 20.
    • Kompatibel med NFPA 850.
    • Certificeret svejsning i henhold til ASME Section IX samt AWS D1.1-certificerede konstruktionssvejsere.
    • RP Systems certificeringer.

    FORDELE
    • Placering af alt ansvar hos én enkelt leverandør (single source responsibility).
    • Testet på fabrikken.
    • Reducerede installationsomkostninger på opstillingsstedet (field installation).
    • Leveres til stedet i én samlet forsendelse.
    • Mulighed for international distribution og idriftsættelse (start-up).
    • Kompakt design, som gør systemet pladsbesparende.
    • Komplet kablet og tilsluttet (wired).

    KONSTRUKTIONSMATERIALER
    • Standardmaterialer omfatter:
    • Støbejern (Cast iron)
    • Bronze-trimmet (Bronze Fitted)
    *Specielle materialer er tilgængelige på forespørgsel.

    ANVENDELSESOMRÅDER INDEN FOR BRANDBEKÆMPELSE
    • Sprinkleranlæg
    • Brandhanesystemer (Hydrant systems)
    • Vandgardiner (Water curtains)
