Afkoksystemer

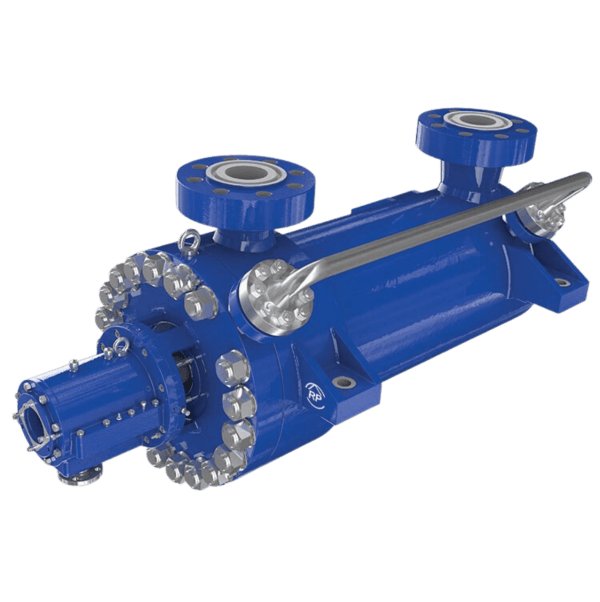

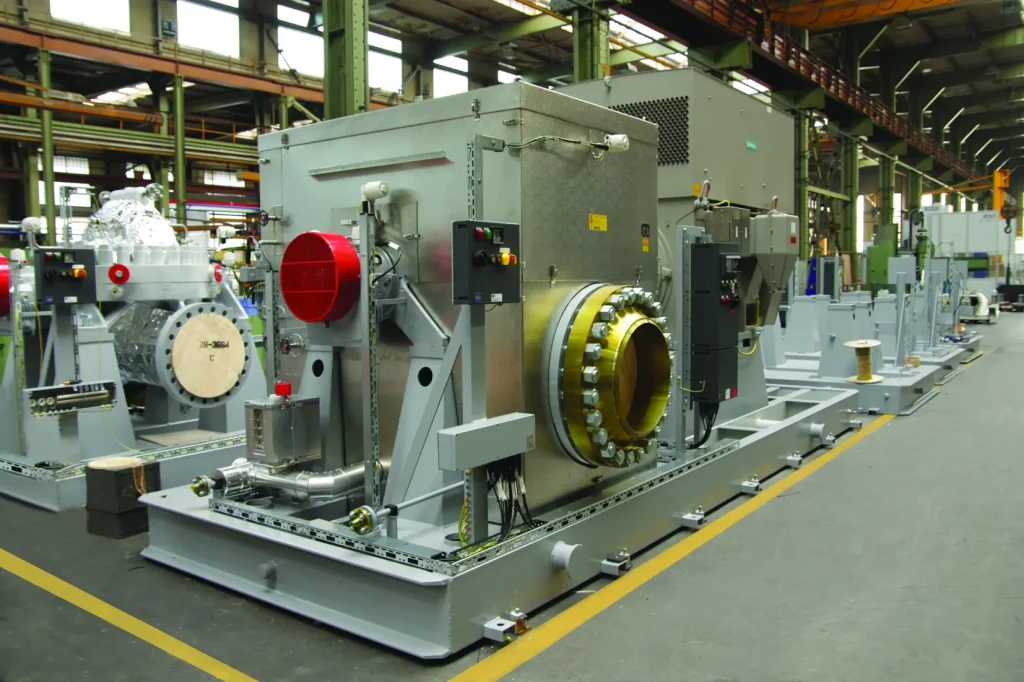

  • ADC jetvandspumpe

    Afkoksning-vandstrålepumpe
    ADC-modellen er designet til at håndtere de ekstreme forhold i hydrauliske afkoksningssystemer og er en del af A-Line-serien af kraftige kappe-pumper (barrel pumps). Den er konstrueret til at skære den faste koks ud af tromlen ved hjælp af en vandstråle.

    DRIFTSGRÆNSER:
    • Kapacitet: op til 400 m³/h (1.761 gpm).
    • Løftehøjde: maks. 3.600 m (11.811 ft) for flangeklasse 2500.
    • Maksimalt tryk: op til 350 bar (5.076 psi).
    • Temperatur: standard op til 65 °C (149 °F).

    OVERSIGT
    Se A-Line pumpeserien for mere information om Ruhrpumpens kraftige kappe-pumper (barrel pumps).

    EGENSKABER OG DESIGNFUNKTIONER
    • Kraftigt kappe-pumpedesign i henhold til API 610 nyeste udgave (BB5-type).
    • Horisontal flertrinspumpe med in-line pumpehjulskonfiguration.
    • Enkeltstrømmende pumpehjul (single suction).
    • Dobbeltkappe (double casing).
    • Radialt delt.
    • Centerlinjemonteret centrifugalpumpe med aksialtrykskompensation via afbalanceringstromle (balancing drum).
    • Top-top suge- og afgangsstudse.

    KONSTRUKTIONSMATERIALER
    • Materialekombinationer i henhold til API 610-standarden (C6 modificeret til afkoksning).
    • NACE-version er tilgængelig.

    FORDELE
    • Tilgængelig i to hus-versioner: smedet og støbt.
    • To versioner af indvendige elementer: standard med rigidt hus samt full pull-out.
    • Fuldt lukkede ledestatører (stator vanes) integreret i trin-pumpehuset.
    • Akselbøsninger (shaft sleeves) integreret i det store pumpehjulshub.
    • Rigidt rotordesign eller vådløbsklasse med stor aksel.

    ANDRE AFKOKSNINGSKOMPONENTER OG -TJENESTER
    • Vi leverer ingeniørydelser og kraftige komponenter til hydrauliske afkoksningssystemer, herunder:
    • Koksskæreværktøj (Coke Cutting Tool).
    • Tværhoved med faldsikring (Crosshead with Free Fall Arrestor).
    • Borerørsdrev (Drill Stem Drives / roterende samlinger).
    • Hejseværker: Elektriske / hydrauliske / pneumatiske.
    • Afkoksning- og isoleringsventiler.
    • Vandstrålepumper (Water Jet Pumps).
    Derudover er vores globale servicenetværk fuldt udrustet til at tilbyde reservedele og reparationsydelser til afkoksningsudstyr og -systemer. Vores erfaring omfatter opgraderinger (revamps) og eftermontering (retrofits) af faldsikringer uden afbrydelse af igangværende drift.

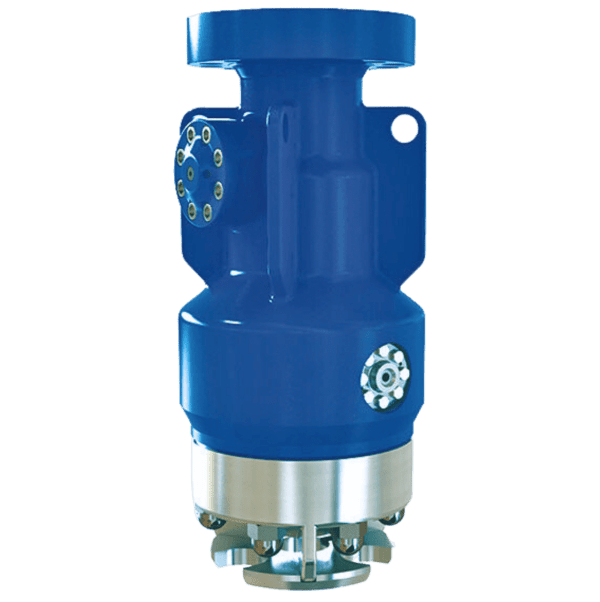

  • Koks skæreværktøj

    Hydrauliske afkoksningssystemer
    Ruhrpumpens koksbore- og skæreværktøj (Coke Drilling / Cutting Tool) er et patenteret design, som giver væsentlige fordele inden for drift og sikkerhed til Delayed Coking-processer på raffinaderier.
    RP’s koksbore- og skæreværktøj er designet til et minimalt drejningsmoment og kræver minimal løftekraft på grund af dets reducerede tværsnitsareal. Det manuelle skæreværktøj (Manual Switching Tool) har været tilgængeligt siden 2001, mens den automatiske version (Auto-Switch) har været tilgængelig siden 2006.

    DRIFTSGRÆNSER:
    DCU: Slim Tool med en diameter på 330 mm (13”).

    Anvendelsesområder:
    Hydrauliske afkoksningssystemer (Hydraulic Decoking Systems).

    OVERSIGT
    • Slankt værktøjsdesign med 13″ (310 mm) diameter.
    • Lav løftekraft.
    • Lavt drejningsmoment.
    • Hydrodynamisk optimerede flowkanaler.
    • Boltede dyser for hurtig udskiftning direkte på opstillingsstedet (i felten).
    • Boltet auto-switch-kassette (cartridge) for hurtig udskiftning i felten, placeret i toppen af værktøjet.
    • Integreret, støbt, kompakt flangedesign som standard; enheder fås også med uni-bolt-koblinger.
    • Kraftig centreringsboredyse med eksterne hjælpedyser for effektiv boring.

    VENTILER
    • Puck-ventiler (puck valves).
    • Ingen tætninger.
    • Trykstyrede.

    SKÆREDYSER
    • 2 dyser 0° / 0°.
    • 2 dyser 10° / 10° som alternativ.

    BOREDYSER
    • 1 kraftig centreringsdyse; 1 × 40 % effekt.
    • 3 periferidyser; 3 × 20 % effekt.

    GRÆNSEFLADER FOR VÆRKTØJER OG STYREPLADER
    Styrepladen kan tilsluttes den eksisterende tromleflange i et halvautomatisk eller automatisk deheading-system (topåbningssystem).

    TOP DEHEADING (TOPÅBNING)
    • Ruhrpumpen-værktøj og styreplade sammen.
    • Top Unheading Valve (topåbningsventil).
    • Coking-tilstand (forkoksning).
    • Decoking-tilstand (afkoksning).
    • Installation af Top Deheading-systemer.
    • Ruhrpumpen-værktøj og styreplade.
    • Ruhrpumpen operatørkabine (operator shelter).

    ANDRE AFKOKSNINGSKOMPONENTER OG -TJENESTER
    Vi leverer ingeniørydelser og kraftige komponenter til hydrauliske afkoksningssystemer, herunder:
    • Koksskæreværktøj (Coke Cutting Tool).
    • Tværhoved med faldsikring (Crosshead with Free Fall Arrestor).
    • Borerørsdrev (Drill Stem Drives / roterende samlinger).
    • Hejseværker: Elektriske / hydrauliske / pneumatiske.
    • Afkoksning- og isoleringsventiler.
    • Vandstrålepumper (Water Jet Pumps).
    Derudover er vores globale servicenetværk fuldt udrustet til at tilbyde reservedele og reparationsydelser til afkoksningsudstyr og -systemer. Vores erfaring omfatter opgraderinger (revamps) og eftermontering (retrofits) af faldsikringer uden afbrydelse af igangværende drift.

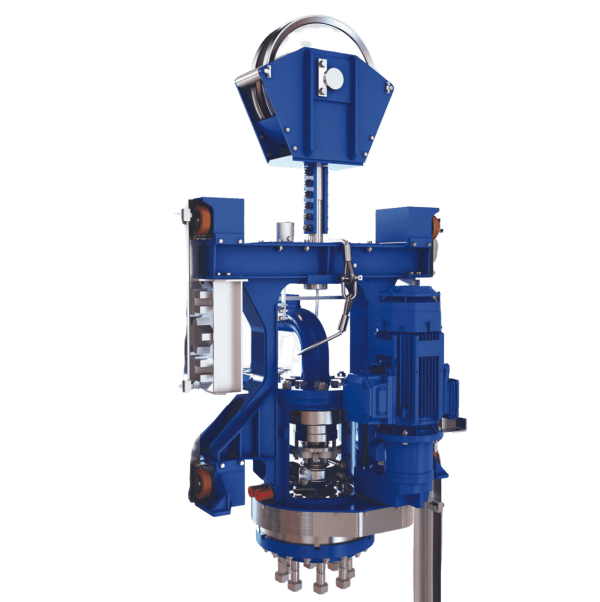

  • Krydshoved med fritfaldssikring

    Hydrauliske afkoksningssystemer
    Ruhrpumpens standard tværhoved-design (crosshead) er en effektiv komponent i et skæresystem til krævende opgaver på raffinaderier. Vores proprietære designs til eftermontering af faldsikringer (Free-Fall Arrestor retrofits) reducerer sikkerhedsrisikoen ved tværhovedets bremser og kan normalt installeres uden afbrydelse af den eksisterende afkoksningsdrift.

    DRIFTSGRÆNSER:
    Anvendelsesområder: Hydrauliske afkoksningssystemer

    OVERSIGT
    RP’s faldsikringsdesigns til eftermontering kan leveres som to alternative løsninger:
    Med eksisterende tværhoveder af sko-typen (Shoe-Type), modificeret til at rumme faldsikringen og tilhørende aktiveringsforbindelse.
    Med nye tværhoveder på hjul (wheeled crossheads), som integrerer faldsikringen og aktiveringsforbindelsen. Tværhovedet kan modificeres til enten eksisterende roterende samlinger (rotary joints) eller Ruhrpumpens borerørsdrev.

    VIGTIGE EGENSKABER
    Funktionstest udføres på rutinemæssig basis.
    Fuld belastningstest på opstillingsstedet (on site) kan udføres af kvalificeret Ruhrpumpen-personale.
    Separate faldsikringskabler, kabelføringer og fjederdåser er elimineret.
    Kabelgribere er elimineret.
    TÜV-godkendt (svarende til UL/FM), dokumenteret i over 5.000 installationer.

    ANDRE AFKOKSNINGSKOMPONENTER OG -TJENESTER
    Vi leverer ingeniørydelser og kraftige komponenter til hydrauliske afkoksningssystemer, herunder:
    Koksskæreværktøj .
    Tværhoved med faldsikring .
    Borerørsdrev (Drill Stem Drives / roterende samlinger).
    Hejseværker: Elektriske / hydrauliske / pneumatiske.
    Afkoksning- og isoleringsventiler.
    Vandstrålepumper .
    Derudover er vores globale servicenetværk fuldt udrustet til at tilbyde reservedele og reparationsydelser til afkoksningsudstyr og -systemer. Vores erfaring omfatter opgraderinger (revamps) og eftermontering (retrofits) af faldsikringer uden afbrydelse af igangværende drift.

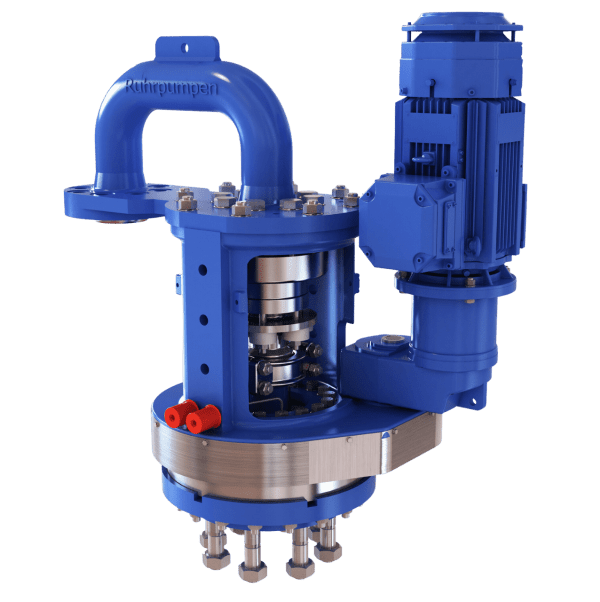

  • Drill stem-drev

    Hydrauliske afkoksningssystemer
    Det patenterede Ruhrpumpen borerørsdrev (Drill Stem Drive) leverer et nyt og robust design med effektive driftsfunktioner til koksskæresystemer. Det kan installeres uden afbrydelse af den eksisterende drift og tilpasses til eksisterende tværhoveder uden modifikationer af kontrol-grænseafbrydere eller mekaniske stop.

    DRIFTSGRÆNSER:
    Maks. drejningsmoment (DCU): 7.500 Nm (5.500 lb ft).
    Maks. tryk: 420 bar (6.090 psi).

    Anvendelsesområder:
    Hydrauliske afkoksningssystemer

    EGENSKABER
    Kan normalt installeres uden afbrydelse af afkoksningsdriften.
    Passer inden for den eksisterende svirvel-størrelse (swivel envelope).
    Kan tilpasses eksisterende tværhoveder uden modifikationer af kontrol-grænseafbrydere eller mekaniske stop.
    Kan nemt ændre den eksisterende forbindelse til borerøret fra en unibolt-kobling til en FlangeLok® eller tilsvarende flanget forbindelse.

    DESIGNBETINGELSER
    Maks. drejningsmoment (Torque): 7.500 Nm (5.500 lb ft).
    Maks. leje-belastning: 65.000 kg (143.000 lbs) ved 15 rpm.
    Maks. driftstryk: 420 bar (6.090 psi). [1]

    DESIGNFUNKTIONER
    Reduceret vedligeholdelse:
    Oliereservoir ved hovedgearet er elimineret.
    Potentielle forureningspunkter er elimineret.
    Fedtsmøring (erstatter oliebadssmøring) på alle vigtige punkter.

    Forbedrede vedligeholdelsesfunktioner:
    Et enkelt langtidsholdbart leje (13 års B10-levetid) i stedet for det tre-lejedesign, der anvendes i ikke-Ruhrpumpen-designs.
    Færre antal dele og færre potentielle lækageveje sammenlignet med ikke-Ruhrpumpen-designs.
    Hovedleje-/gearkassette (cartridge) kan udskiftes direkte på opstillingsstedet (i felten).
    Pakningskassetter er designet til hurtig udskiftning.
    Kassettedesignet reducerer antallet af dele og tillader hurtig reparation af enheden på skæredækket (cutting deck).
    Dette reducerer det potentielle behov for kranleje.

    Fleksibilitet i drev:
    Tilgængelig med enten elektrisk, hydraulisk eller pneumatisk drevet enhed.
    Bemærk: Ruhrpumpens service- og reparationscentre kan føre tilsyn med eller udføre udskiftning af kassetter på skæredækket.

    ANDRE AFKOKSNINGSKOMPONENTER OG -TJENESTER
    Vi leverer ingeniørydelser og kraftige komponenter til hydrauliske afkoksningssystemer, herunder:
    Koksskæreværktøj (Coke Cutting Tool).
    Tværhoved med faldsikring (Crosshead with Free Fall Arrestor).
    Borerørsdrev (Drill Stem Drives / roterende samlinger).
    Hejseværker: Elektriske / hydrauliske / pneumatiske.
    Afkoksning- og isoleringsventiler.
    Vandstrålepumper (Water Jet Pumps).
    Derudover er vores globale servicenetværk fuldt udrustet til at tilbyde reservedele og reparationsydelser til afkoksningsudstyr og -systemer. Vores erfaring omfatter opgraderinger (revamps) og eftermontering (retrofits) af faldsikringer uden afbrydelse af igangværende drift.

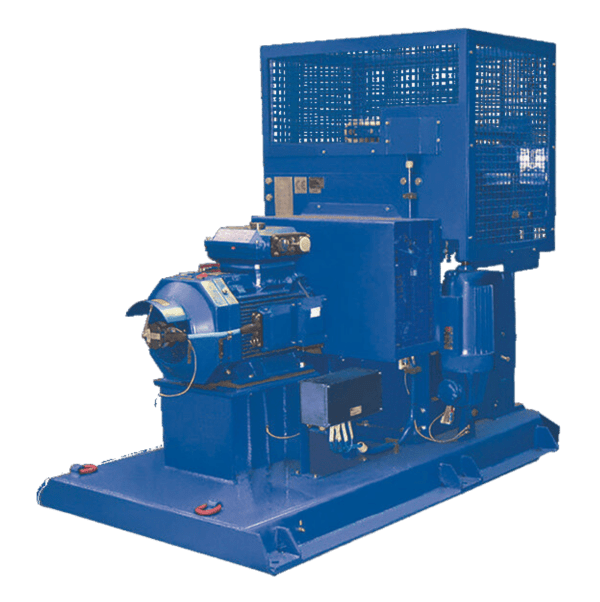

  • Heavy-duty hejseværk

    Hydraulisk afkoksningssystem
    Ruhrpumpen leverer specialdesignede hejseværker (hoists) til afkoksningstjenester. Vores kraftige hejseværker kan leveres med elektriske, hydrauliske og pneumatiske drev i henhold til svære industristandarder og RP’s specifikationer. Trækkraft og trækhastighed defineres ud fra de faktiske krav for at sikre en problemfri drift i kombination med andre komponenter til forsinket koksning (Delayed Coking), såsom koksskæreværktøjet (Coke Cutting Tool), borerørsdrevet (Drill Stem Drive) og tværhovedet med faldsikring (Crosshead with Free Fall Arrestor).

    DRIFTSGRÆNSER:
    Maks. trækkraft for DCU-hejseværk: 48 kN (10.600 lb/f) på alle lag.

    Anvendelsesområder:
    Hydraulisk afkoksning

    EGENSKABER
    • Trækkraft og trækhastighed er tilpasset det specifikke opstillingssted for at sikre problemfri drift i kombination med andre Ruhrpumpen-komponenter (skæreværktøj, borerørsdrev og tværhoved med faldsikring).
    • Frekvensomformere (VFD) til elektriske hejseværker er tilgængelige.
    • Hydraulikanlæg (HPU) til hydrauliske hejseværker er tilgængelige.
    • 5/8″ eller 3/4″ stålwirer med et 24″ (diameter) kasteblok-system.

    DESIGNFUNKTIONER
    • Kraftigt design specielt udviklet til afkoksningsdrift.
    • 3-bremsesystem: motorbremse, driftsbremse og sikkerhedsbremse.
    • Rulleanordning til opspoling af stålwiren på hejsetromlen.
    • Slapwire-detektor, fjederbelastet og tilkoblet PLC.
    • Vejecelle til overvågning af wirespænding.

    DRIFTSBETINGELSER
    • Trækkraft for hejseværk (maks.): 48 kN (10.600 lb/f) på alle lag.
    • Trækhastighed for hejseværk (maks.): 72 m/min (236 ft/min).
    • Trækkraft for tværhoved (maks.): 192 kN (42.400 lb/f).
    • Trækhastighed for tværhoved (maks.): 18 m/min (59 ft/min).
    • Wirediameter: 16 til 18 mm (5/8″ til 3/4″).
    • Effektbehov: 40 kW (50 HK).
    • Hydraulikflow: 160 l/min (42 GPM).
    • Driftstryk (hydr.): 200 bar (3.000 psi).

    CERTIFIKATER
    • ATEX
    • UL
    • CSA til Klasse I, Division II, C/D (USA).
    • EEXnA (EU).

    ANDRE AFKOKSNINGSKOMPONENTER OG -TJENESTER
    Vi leverer ingeniørydelser og kraftige komponenter til hydrauliske afkoksningssystemer, herunder:
    • Koksskæreværktøj
    • Tværhoved med faldsikring (Crosshead with Free Fall Arrestor).
    • Borerørsdrev (Drill Stem Drives / roterende samlinger).
    • Hejseværker: Elektriske / hydrauliske / pneumatiske.
    • Afkoksning- og isoleringsventiler.
    • Vandstrålepumper
    Derudover er vores globale servicenetværk fuldt udrustet til at tilbyde reservedele og reparationsydelser til afkoksningsudstyr og -systemer. Vores erfaring omfatter opgraderinger (revamps) og eftermontering (retrofits) af faldsikringer uden afbrydelse af igangværende drift.
