Vertikale Pumper

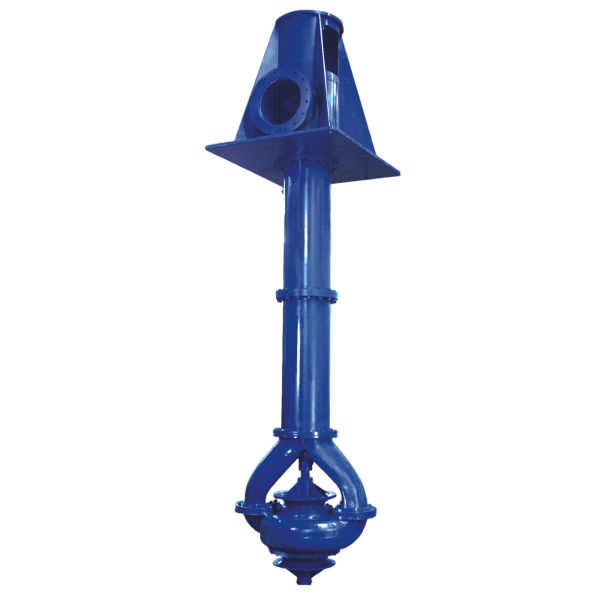

  • DSV vertikal procespumpe

    Kraftig, dobbeltstrømmende, vertikal procespumpe
    Type DSV er en kraftig, vertikal, dobbeltstrømmende ettrins-centrifugalpumpe med dobbelt volutehus (twin volute). DSV-pumpen har gode NPSH-egenskaber og er ideel til åbne sumpe, kanaler, søer og floder.

    Driftsgrænser:
    Kapacitet: 340 til 11.360 m³/h (1.500 til 50.000 gpm).
    Løftehøjde: 170 til 650 m (40 til 600 ft).
    Maksimalt tryk: op til 19 bar (280 psi).
    Temperatur: op til 150 °C (302 °F).
    Afgangsflanger: 12 tommer til 36 tommer.

    Anvendelsesområder:
    Køletårne og andre applikationer, der kræver store væskemængder med relativt stor løftehøjde, samt råvandsindtag.

    OVERSIGT
    Det enkelte pumpehjul udvikler de højere løftehøjder og kapaciteter uden behov for yderligere trin. Dette minimerer antallet af sliddele, hvilket resulterer i nemmere vedligeholdelse og præcis indjustering (alignment). I modsætning til den vertikale turbinepumpe eliminerer dette fuldstændig brugen af mellemliggende lejer i pumpehuset (intermediate bowl bearings), som er sårbare ved håndtering af slidende (abrasive) væsker.
    Uden begrænsningen af en smallest mulig diameter, som det gælder for brøndpumper, har det dobbelte volutehus (twin volute) større vandveje og lave væskehastigheder, hvilket også reducerer slitage samt minimerer korrosions- og erosionspåvirkninger.

    EGENSKABER
    • Dobbelt volutehus (twin volute case).
    • Lukket, dobbeltstrømmende pumpehjul (enclosed double-suction impeller).
    • Udvidet sugetragt (flared bell), der leder væsken ind i pumpehjulet.
    • Slidringe i pumpehuset, som er tæt tilpasset for at minimere tilbagestrømning af væske.
    • Tragtelejer (bell bearings) placeret i sugetragtene.
    • Overgangs-diffuser, der sikrer et jævnt hydraulisk flow fra volutehuset til stigrøret (column pipe).

    PRODUKTBESKRIVELSE
    • Vertikal, pladsbesparende konstruktion.
    • Afgang over eller under fundamentet (base).
    • Oliesmurt stigrør (column), eller det kan tvangssmøres af den pumpede væske.
    • Pakkbox (packed stuffing box) eller mekanisk tætning.
    • Udskiftelige slidringe på pumpehjulet kan leveres som tilvalg.

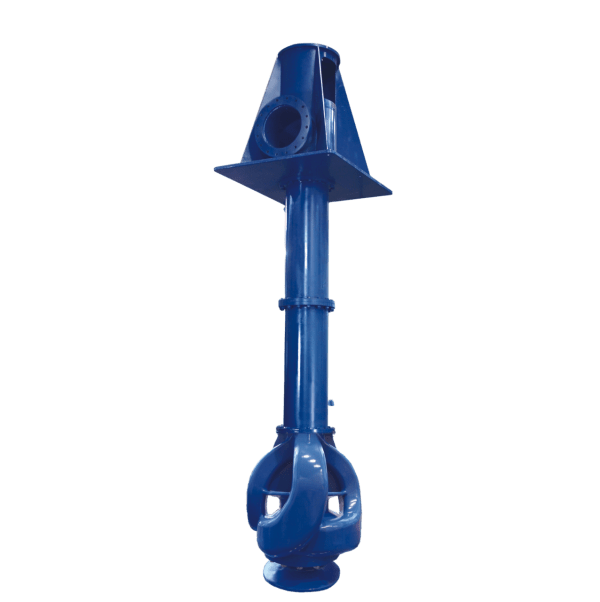

  • DX vertikal procespumpe

    Kraftig, dobbeltstrømmende, vertikal procespumpe
    RP’s type DX er en kraftig, vertikal, dobbeltstrømmende ettrins-centrifugalpumpe med dobbelt volutehus (twin volute). Den har gode NPSH-egenskaber og er ideel til åbne sumpe, kanaler, søer og floder.

    Driftsgrænser:
    Kapacitet: op til 3.630 m³/h (16.000 gpm).
    Løftehøjde: op til 82 m (270 ft).
    Maksimalt tryk: op til 14 bar (200 psi).
    Temperatur: -28 til 135 °C (-20 til 275 °F).

    Anvendelsesområder:
    Køletårne og andre applikationer, der kræver store væskemængder med relativt stor løftehøjde, samt råvandsindtag.

    OVERSIGT
    Det enkelte pumpehjul udvikler de højere løftehøjder og kapaciteter uden behov for yderligere trin. DX-pumpen er en meget alsidig model, der kan anvendes som et dobbeltstrømmende første trin på alle vores VCT- og VMT-modeller.
    Uden begrænsningen af en smallest mulig diameter, som det gælder for brøndpumper, har det dobbelte volutehus (twin volute) større vandveje og lave væskehastigheder, hvilket også reducerer slitage samt minimerer korrosions- og erosionspåvirkninger.

    EGENSKABER
    • Dobbelt volutehus designet til effektivt at omdanne den hastighed, som pumpehjulet tilfører væsken, til tryk.
    • Pumpehjulet er af en lukket, dobbeltstrømmende centrifugaltype.
    • Udvidet sugetragt (flared suction bell), der leder væsken ind i pumpehjulet.
    • Slidringe i sugetragten på begge sider af pumpehjulet.
    • Tragtelejer (bell bearings) i sugetragtene umiddelbart ved siden af hver side af pumpehjulet.
    • Overgangs-diffuser for at sikre et jævnt hydraulisk flow fra volutehuset til stigrøret (column pipe).

    PRODUKTBESKRIVELSE
    • Vertikal, pladsbesparende konstruktion.
    • Afgang over eller under fundamentet (base).
    • Oliesmurt stigrør (column), eller det kan tvangssmøres af den pumpede væske.
    • Pakkbox (packed stuffing box) eller mekanisk tætning.
    • Udskiftelige slidringe på pumpehjulet kan leveres som tilvalg.

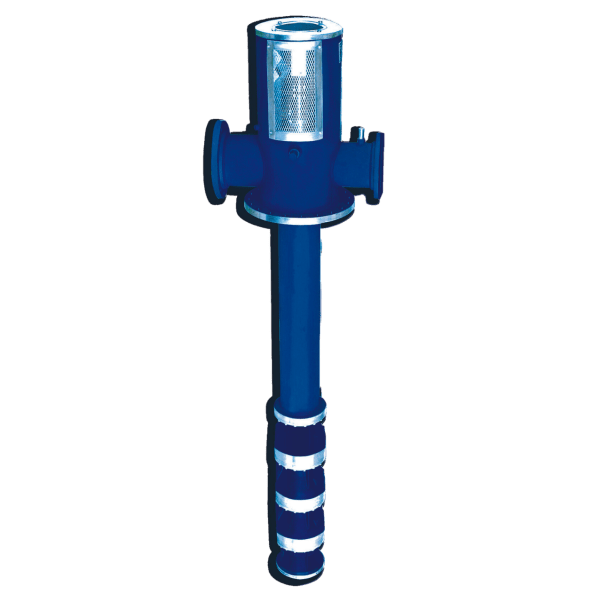

  • HQ vertikal cirkulationspumpe

    Vertikale flertrins-cirkulationspumper i henhold til API 610
    De vertikale HQ-flertrins-cirkulationspumper består af en pumpehjulsenhed (bowl assembly), som er ophængt i et afgangsstigrør fra en bundplade ved monteringsgulvet. Stigrørets længde bestemmes af den specifikke applikation.

    Driftsgrænser:
    Kapacitet: op til 13.636 m³/h (60.000 gpm).
    Løftehøjde: op til 175 m (575 ft).
    Maksimalt tryk: 17 bar (250 psi).
    Temperatur: op til 135 °C (275 °F).
    Afgangsflanger: størrelser fra 12″ til 36″.

    Anvendelsesområder:
    Ferskvand, saltvand, spildevand og afløbsvand (effluent), kulbrinter og kemikalier, køletårne, rørledningsdrift (pipeline service) samt generelle industrielle formål.

    EGENSKABER
    • Pumper fremstillet i henhold til ASME Section IX-svejseprocedurer og af kvalificerede svejsere med kvalitetskontrollerede stempler på svejsningerne.
    • Alle metal-til-metal samlinger (rabbet fits) er tætnet med O-ringe.
    • Kontinuerligt stigende ydelseskurve (head-capacity curve) fra maksimalt flow til lukket ventil (shut-off).
    • Ikke-overbelastende effektkurve (horsepower curve) fra optimalt driftspunkt (BEP) til maksimalt flow.

    DESIGNFUNKTIONER
    • API 610 nyeste udgave konstruktion er tilgængelig (VS1-type).
    • Nødvendig frihøjde til afmontering af motor er minimeret ved brug af en koblingskonstruktion til vertikal massiv aksel.
    • Integrerede, svejste lejekryds (bearing spiders) med en maksimal afstand på 5 fod (1,5 m) mellem lejerne.

    KONSTRUKTIONSMATERIALER
    • Pumpehuse og pumpehjul (Bowls and Impellers):
    • Støbejernshuse (cast iron bowls).
    • Aluminiumbronze pumpehjul.
    • 416 rustfrit stål aksel (416 SS).
    • Støbte slidflader med mulighed for slidringe i bronze eller rustfrit stål (SS).
    Andre materialer er tilgængelige på forespørgsel.

    Stigrør:
    • Kulstofstålrør – med gevind eller flanger.
    • AISI – 1045 kulstofstål eller 416 rustfrit stål (SS) drivaksel (line shafting).
    Andre materialer er tilgængelige på forespørgsel.

    Afgangshoved:
    • Støbejern med 125# ANSI FF-flanger.
    • Svejst stål (fabricated steel) med 150# eller 300# ANSI-flanger (valgfrit).
    Specialfremstillet afgangshoved efter dine specifikke kriterier er tilgængeligt.

    Lejemateriale:
    • Bronze (som standard).
    Andre materialer og konfigurationer er tilgængelige.

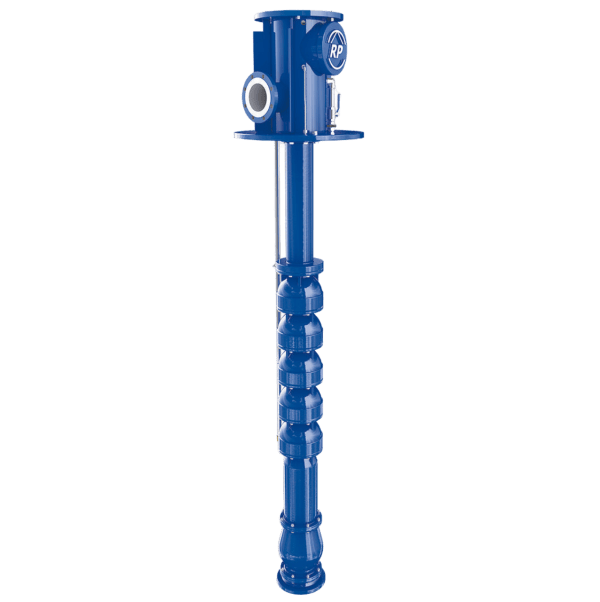

  • LS prampmonteret selvansugende pumpe

    Vertikal selvansugende højflowspumpe
    LS Barge-pumpen er en selvansugende vertikal pumpe med højt flow, som effektivt pumper relativt store væskemængder, herunder benzin, brændstof, olie og saltvand ved losning og overførsel fra skibe. Den har et primært, selvansugende, ettrins pumpehjul, et specielt design til forebyggelse af miljøforurening og kan pumpe en lang række forskellige væsker i nutidens industrier.

    Driftsgrænser:
    Kapacitet: 182 til 1.136 m³/h (800 til 5.000 gpm).
    Løftehøjde: 12 til 107 m (40 til 350 ft).
    Temperatur: op til 74 °C (164 °F).

    Anvendelsesområder:
    Tømning (stripping) / lænsning af pramme, ballastoperationer samt overførsel af petroleumsdestillater, herunder: benzin, brændselsolier, lette smøremidler og visse tunge olier (må ikke overstige 48 sCt (1.500 SSU)).

    OVERSIGT
    LS Barge-pumpen kan effektivt håndtere en relativt stor mængde væske. Det unikke er, at pumpen er udstyret med et primært selvansugende trin, som – når det tætnes med væske – fungerer som en vakuumpumpe til at evakuere luft eller dampe fra sugeledningen.

    EGENSKABER
    • Vertikal, selvstændig pumpeenhed (self-contained).
    • Primært selvansugende første trins pumpehjul.
    • Istand til at håndtere både luft og produkt for effektiv tømning (stripping).
    • Kræver minimal plads som en vertikal enhed.
    • Håndterer en lang række forskellige petroleumsdestillater og saltvand under losningsprocessen.

    DESIGNFUNKTIONER
    • Effektiv funktion under vanskelige forhold i tømningsfasen (stripping phase).
    • Intet behov for en ekstern vakuumpumpe for at opretholde spædningen (prime).
    • Designsystem til forureningsforebyggelse for at minimere omkostningstung produktoprydning.
    • Bredt udvalg af metallegeringer er tilgængeligt til specielle applikationer.

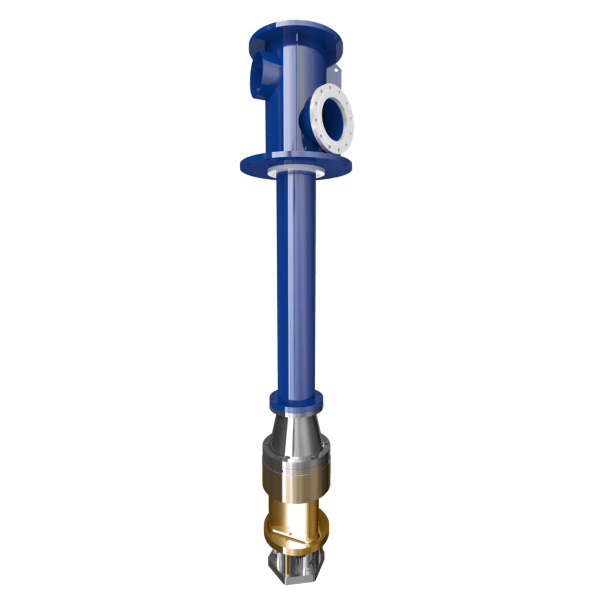

  • LSS

    Vertikal selvansugende højflowspumpe
    LSS – Designekspertise, driftseffektivitet og dokumenteret pålidelighed.
    Den vertikalt monterede LSS-fortrængningspumpe (positive displacement pump) leverer forudsigelig ydeevne under alle variationer af ladningsegenskaber og rørledningskonfigurationer på kajen.
    Passer til de mest almindelige størrelser af dybbrønde (24 tommer i diameter eller større) på indlands- og ATB-pramme (Articulated Tug Barge).
    Anvender standard dybbrøndshoveder og -stigrør (columns).
    Eliminerer behovet for at opvarme produktet til viskositeter, der er acceptable for centrifugalpumper.
    Høj sugeløfteevne for komplet tømning (stripping) af tanken.
    Alsidighed i produkthåndtering fra let #2-olie til asfalt.
    Øget pålidelighed og længere levetid på grund af et hydraulisk afbalanceret design.

    OVERSIGT
    Den vertikalt monterede LSS-fortrængningspumpe (positive displacement pump) leverer forudsigelig ydeevne under alle variationer af ladningsegenskaber og rørledningskonfigurationer på kajen.

    EGENSKABER
    • Passer til de mest almindelige størrelser af dybbrønde (24 tommer i diameter eller større) på indlands- og ATB-pramme.
    • Anvender standard dybbrøndshoveder og -stigrør (columns).
    • Eliminerer behovet for at opvarme produktet til viskositeter, der er acceptable for centrifugalpumper.
    • Høj sugeløfteevne for komplet tømning (stripping) af tanken.
    • Alsidighed i produkthåndtering fra let #2-olie til asfalt.
    • Øget pålidelighed og længere levetid på grund af et hydraulisk afbalanceret design.

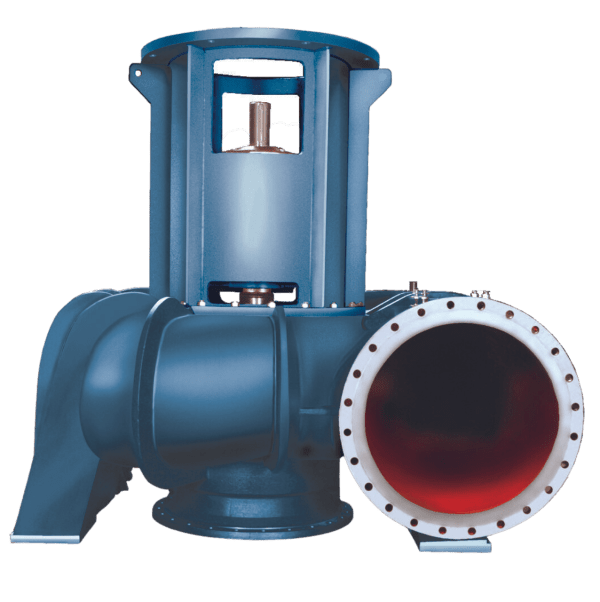

  • SKV vertikal spildevandspumpe

    Trekanals-spildevandspumpe
    SKV er en centrifugalpumpe med et trekanals-pumpehjul til tør opstilling og universel brug, velegnet til pumpning af aktivt slam samt regn-, rå- og blandet vand med en forankoblet rister. For horisontal installation henvises til SKO-modellen.

    Driftsgrænser:
    Kapacitet: 300 til 26.500 m³/h (1.320 til 116.600 gpm).
    Løftehøjde: 2,5 til 40 m (8 til 131 ft).
    Hastighed: op til 1.790 rpm.

    Anvendelsesområder:
    Bortskaffelse af spildevand, råvandspumpning med forankoblet rister, aktivt slam samt blandet vand.

    EGENSKABER
    • Vertikal installation.
    • Enkeltstrømmende, ettrins (single suction, single stage).
    • Radialt delt pumpehus med aksial sugestuds, tangential afgangsstuds pegende opad (end/top) samt en renseåbning nær pumpens afgang.
    • Trekanals lukket blandingsstrømshjul (mixed flow closed impeller).
    • Lejekonsol (bearing bracket).

    DESIGNFUNKTIONER
    • Vertikal pumpe DN 250 op til DN 1600 til direkte drev med en elektromotor via en direkte eller fleksibel kobling.
    • Motorunderstøtning sker via pumpehuset og motorstolen, eller ved installation på en separat etage.
    • Akseltætning ved hjælp af mekanisk tætning.
    • Skovle på forskiven (front shroud blades) af pumpehjulet.
    • Skovle på bagskiven (back shroud blades) af pumpehjulet fungerer som aksialtrykskompensation og beskyttelse mod indtrængen af partikler i akseltætningsområdet.

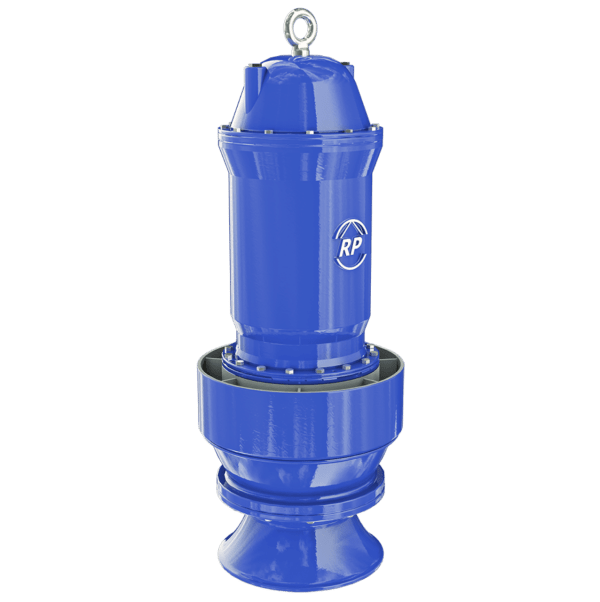

  • SMF dykpumpe

    Vertikal dykket pumpe
    SMF er en vertikal dykket mixed flow-pumpe til installation i et stålrør eller en betonbrønd. Dens hydrauliske forbedringer garanterer en bedre ydeevne og lavere samlede omkostninger for slutbrugerne.

    Driftsgrænser:
    Kapacitet: op til 9.000 m3/h (40.000 gpm).
    Løftehøjde: op til 20 m (65 ft).
    Maksimalt tryk: op til 10 bar (150 psi).
    Temperatur: 0 til 150 °C (300 °F).

    Anvendelsesområder:
    Kommercielle og industrielle vandbehandlingsapplikationer: landbrugsvanding, dræning, kølevandskredsløb, industriel vandforsyning, vandløftning samt kommunale vandsystemer.

    OVERSIGT
    SMF er en industriel vandpumpe med dykket motor, perfekt til vandbehandlingsapplikationer. Avanceret væskemekanik (fluids engineering) muliggør en bred hydraulisk dækning med et reduceret antal basisdesigns.

    EGENSKABER
    • Ettrins, enkeltstrømmende (single suction).
    • Udskifteligt halvåbent pumpehjul takket være modulært design.
    • Selvcentrerende ved egen vægt.
    • Selvkølende, dykket induktionsmotor.
    • Rotationsretning med uret.
    • Nem at installere.
    • Stor tørstofhåndtering (solid handling).
    • Leveres med dykkabel.

    KONSTRUKTIONSMATERIALER
    • Standardmaterialer omfatter:
    • Motoraksel: Kulstofstål og 12 % krom.
    • Pumpe- og motorstøbegods: Støbejern og sejgjern (ductile iron).
    • Pumpehjul: Støbejern og 12 % krom.
    Andre materialer på forespørgsel.

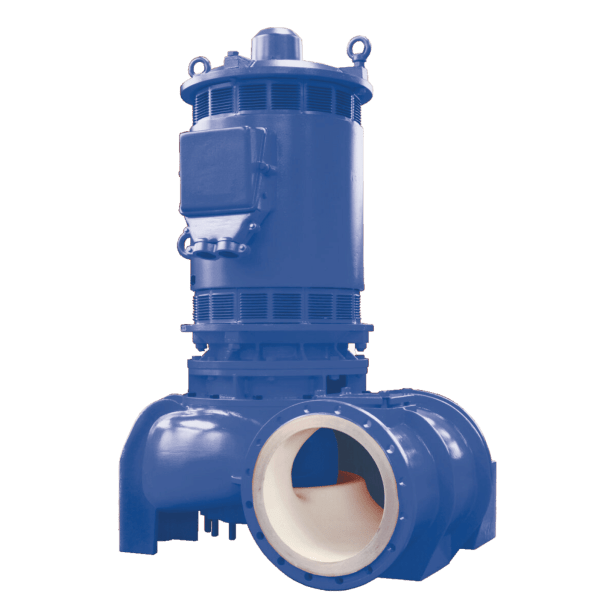

  • STV vertikal spildevandspumpe

    Tukanals-centrifugalpumpe
    Pumpe type STV er den vertikale variant af ST-pumpen, forsynet med et tilstopningsfrit og trævlefrit tukanals-pumpehjul i kappe-design (pot design). STV er velegnet til pumpning af spildevand med grove faste partikler og fiberholdigt indhold uden forankoblet rister. For horisontal installation henvises til ST-pumpemodellen.

    Driftsgrænser:
    Kapacitet: 400 til 8.500 m³/h (1.750 til 37.500 gpm).
    Løftehøjde: 3,5 til 32 m (11,5 til 105 ft).
    Maksimalt tryk: op til 4,5 bar (65 psi).
    Temperatur: -10 til 80 °C (14 til 176 °F).
    Hastighed: op til 1.180 rpm.

    Anvendelsesområder:
    Bortskaffelse eller spildevand, råspildevand, aktivt slam, blandet vand, fækalier samt regnvand.

    OVERSIGT
    STV den vertikale spildevandspumpe er designet med et lejekonsol (bearing bracket) for direkte drev med en elektromotor via en fleksibel kobling. Understøtning af motoren sker via pumpehuset og motorstolen, eller ved installation på en separat etage.

    EGENSKABER
    • Vertikal installation
    • Enkeltstrømmende (single suction)
    • Ettrins centrifugalpumpe
    • Tukanals kappe-pumpehjul (pot impeller)
    • Kraftigt lejekonsol
    • Radialt delt
    • Tangential afgangsstuds

    DESIGNFUNKTIONER
    • Lejekonsol for direkte drev med elektromotor via en fleksibel kobling.
    • Kompakt design for direkte kobling med en elektromotor.
    • Skovle på bagskiven af pumpehjulet (back shroud blades) fungerer som aksialtrykskompensation og beskyttelse mod indtrængen af partikler i akseltætningsområdet.

    STANDARD KONSTRUKTIONSMATERIALER
    • Pumpehus: Støbejern GG-25
    • Slidring: Støbejern GG-25
    • Pumpehjul: Støbejern GG-25
    • Akseltætning: PTFE-coatede tætningsringe med fedtsmøring
    • Akselbøsning: G-X20 Cr14
    • Tætningsdæksel: Stål
    • Pumpeaksel: Stål C 45

  • Dykpumper

    Dykkede pumpeløsninger til spildevand og generel industri
    Vores dykkede pumpeserier omfatter SMF, SHS og NE til dræning, spildevand, lænsning og industrielle applikationer.

    Driftsgrænser:
    Kapacitet: op til 40.000 gpm (9.000 m³/h).
    Løftehøjde: op til 240 ft (73 m).

    Anvendelsesområder:
    SMF: vanding og dræning, kølevandsindtag, vandløftning, industriel vandforsyning, oversvømmelseskontrol.
    SHS: sanitært spildevand, industrielt affald/spildevand, vandbehandling, overfladevand (storm water), processpildevand, forureningsbekæmpelse, affald fra konservesindustrien, affald fra kødforarbejdning.
    NE: generel industri, kølevand, vanding og dræning, bortskaffelse af vand, blandet vand.

    RP’s dykkede pumpeserier:
    • SMF vertikal dykket pumpeserie.
    • SHS tørstofhåndterende pumpeserie.
    • NE dykket, tilstopningsfri pumpe.

    SMF – Vertikal dykket pumpe
    SMF er designet til at overgå de højeste standarder for pålidelighed og er bygget til at håndtere store mængder vand. Den tilbyder et bredt udvalg af optimeret hydraulisk dækning med et reduceret antal basisdesigns for at passe til ethvert kundekrav, hvilket sikrer markedets bedste energiydelse. Dette resulterer i besparelser i de samlede livscyklusomkostninger og et reduceret miljøaftryk.
    SMF fås i to standardmaterialeversioner: støbejern og sejgljern (ductile iron), men andre materialer er tilgængelige på forespørgsel. Den er desuden udstyret med en dykket tørmotor med premium effektivitet, som køles af den samme pumpede væske.

    SHS – Tørstofhåndtering (Solids Handling)
    Dykket pumpe med et enkelt pumpehjul, tilstopningsfrit sugedesign og enkelt-volutehus (spiralhus). SHS behøver ingen ekstra anordninger for at tilpasse sig eksisterende afgangsbøjninger, hvilket gør den til det bedste valg til tørstofhåndtering i forskellige industrier.
    Disse pumper er i stand til at pumpe væsker med faste partikler (tørstof) fra 3″ til 6″ i diameter. Anvendelsesområder omfatter vand, spildevand, kloakvand, papirmasse og papir, minedrift samt mange andre industrielle og kommunale applikationer, i enten enkelt- eller paralleldrift.

    NE – Dykket og tilstopningsfri (Submersible Non-Clog)
    NE er en ettrins, enkeltstrømmende pumpe med fritthængende (overhung), tilstopningsfrit pumpehjul, designet til pumpning af kommunalt og industrielt spildevand, kloakvand, spildevandsafstrømning (effluent) samt væsker, der indeholder faste partikler og fibre.
    Dens enestående evne til tørstofhåndtering garanterer maksimal driftstid og væsentlige reduktioner i vedligeholdelsesomkostninger forårsaget af pumpeblokeringer eller tilstopning. Den er designet til kontinuerlig pumpning under de mest vanskelige driftsbetingelser.

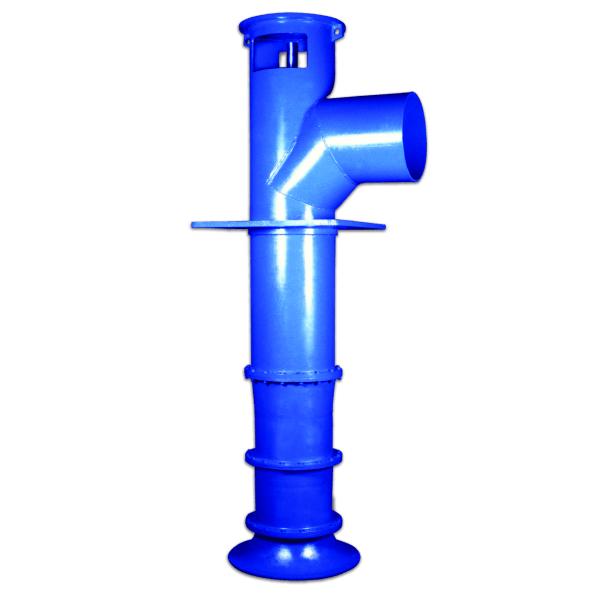

  • VAF vertikal aksialstrømspumpe

    Vertikale aksialstrømspumper (Vertical Axial Flow Impeller Pumps)
    VAF-pumpefamilien består af modellerne VPO, PV, PMR og PVD og er velegnet til applikationer, der kræver store flowmængder ved lav løftehøjde.

    Driftsgrænser:
    Kapacitet: op til 22.712 m³/h (100.000 gpm).
    Løftehøjde: 18 m (60 ft).
    Maksimalt tryk: 2 bar (26 psi).
    Temperatur: 0 til 95 °C (32 til 203 °F).

    Anvendelsesområder:
    Alle applikationer, der kræver store mængder vand med lav løftehøjde, herunder: dræning, oversvømmelseskontrol, vanding, spildevandsrensningsanlæg, kondensatorkøling, lænsning af byggepladser samt råvandsindtag.

    EGENSKABER

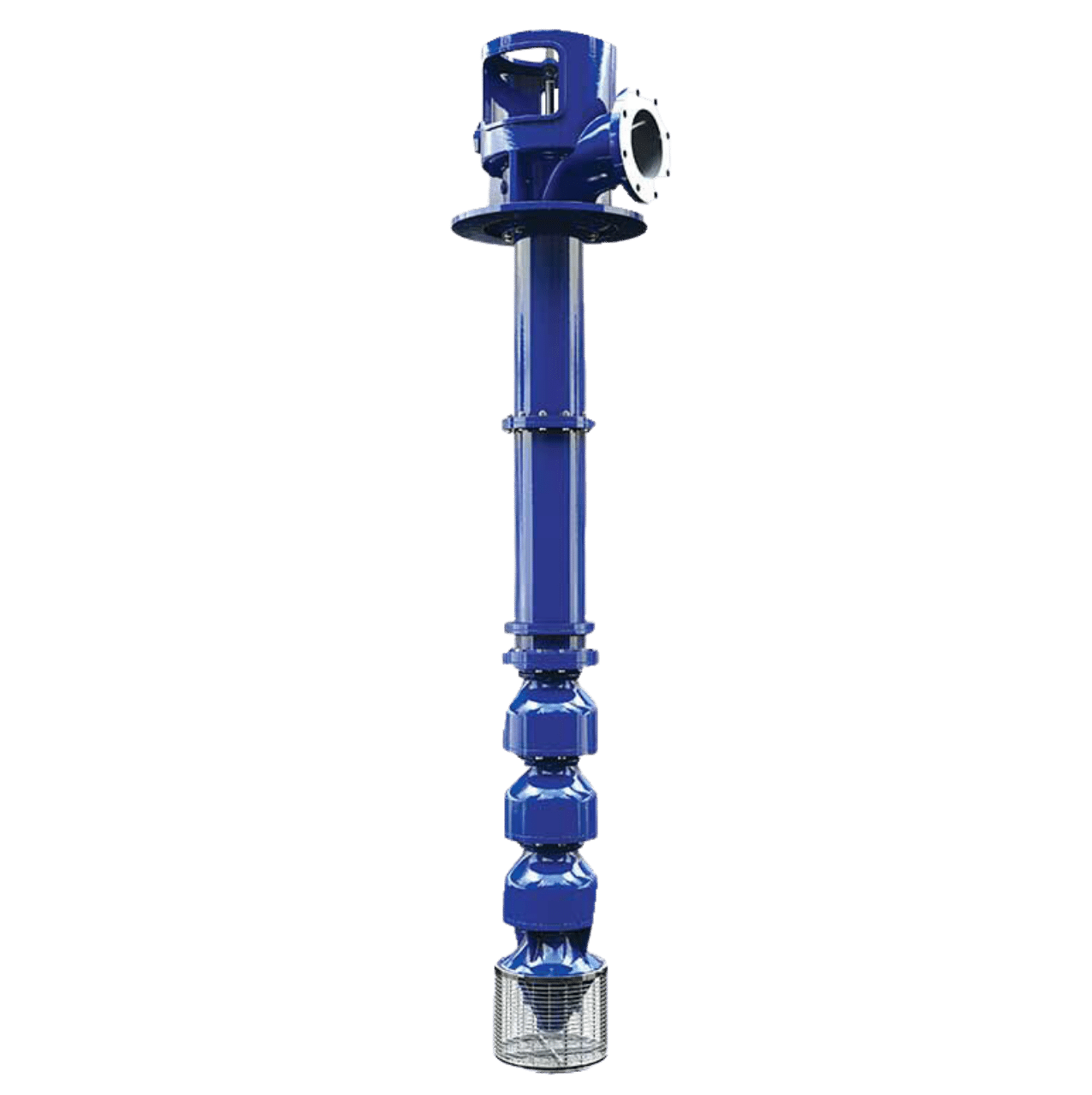

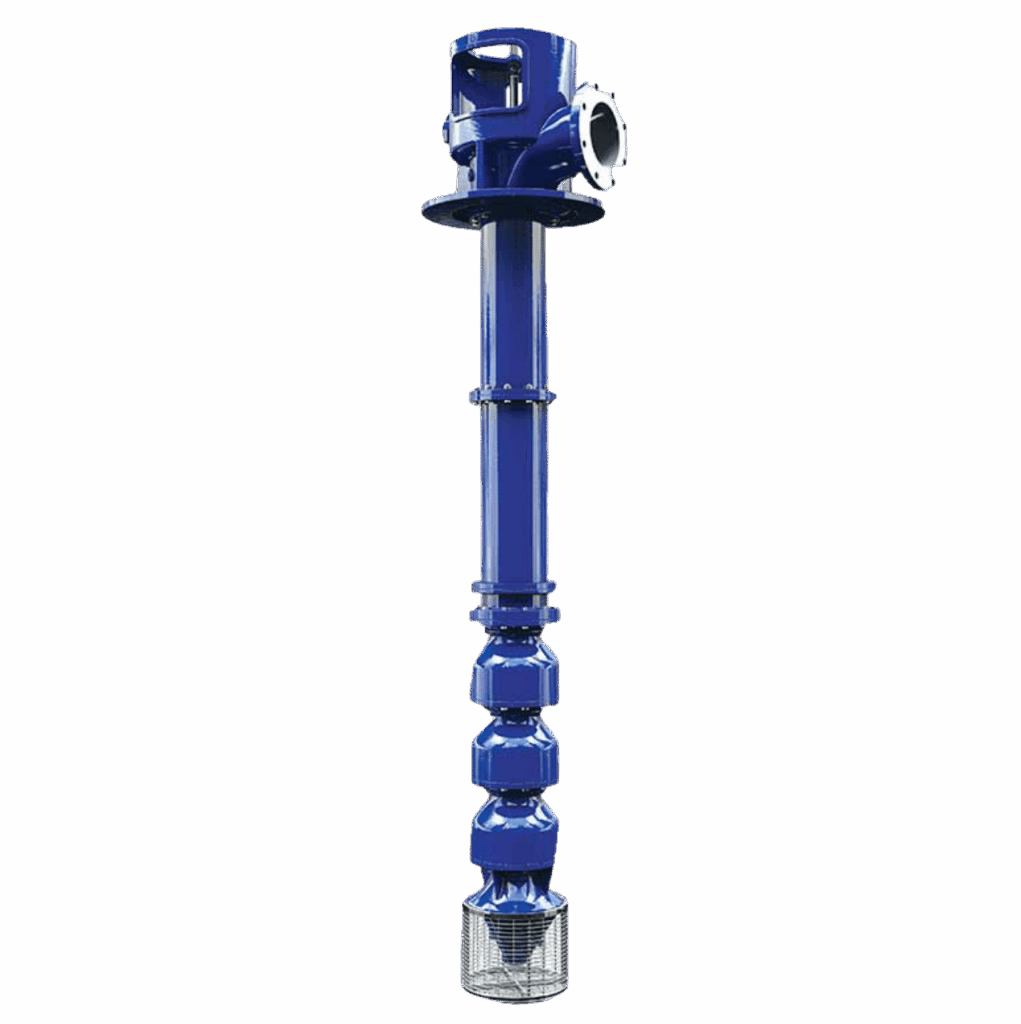

    • Flerstrins vertikal centrifugalpumpe med ledeskovlshus (diffuser-type).
    • Aksialstrømshjul (axial flow impeller) med høj effektivitet.
    • Kan håndtere faste partikler (tørstof) på op til 365 mm (14 tommer) i diameter.
    • Rotationsretning mod uret set fra akselkoblingen.

    DESIGNFUNKTIONER
    • API 610 nyeste udgave konstruktion tilgængelig (VS3-type).
    • Afgang over eller under fundamentet (base).
    • Afgangsbøjninger designet til at reducere friktionstab, og ledeskovle (diffusere) designet til at minimere turbulens og øge effektiviteten.
    • Produkt-, olie- eller ferskvandssmøring.
    • Rotor ‘Pull-Out’ design er tilgængeligt.

    STANDARD KONSTRUKTIONSMATERIALER
    • Pumpehuse (bowls): Støbejern med pumpehjul i bronze.
    • Stigrør (column): Kulstofstål med AISI-1045 aksel.
    • Afgangshoved: Svejst stål (fabricated steel).

    VALGFRIT TILBEHØR
    • Sugesi af kurv-typen.
    • Forlænget sugetragt (paraply/umbrella) for at minimere hvirvler (vortices).

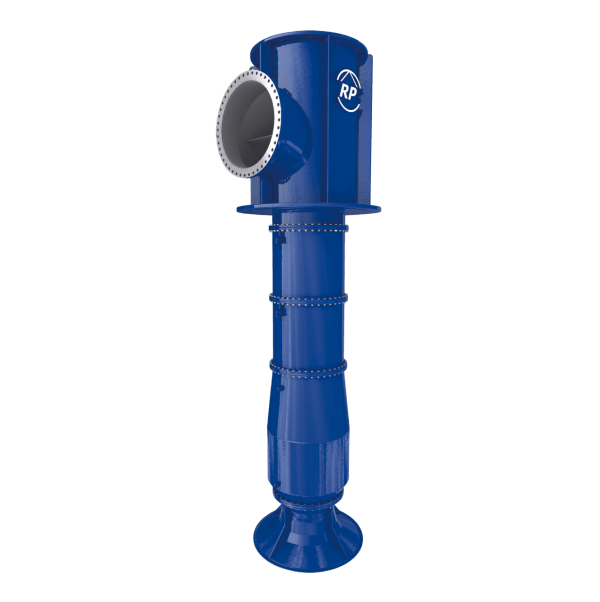

  • VCT vertikale cirkulationspumper

    Mixed- og radialstrøms-cirkulationspumper (VS1-type)
    VCT-produktlinjen omfatter pumpemodellerne HX, KX, MX, RX, SX, TR, VMF, VX og WX til vådbrøndsinstallationer (Wet Pit).

    Driftsgrænser:
    Kapacitet: op til 68.137 m³/h (300.000 U.S. gpm).
    Løftehøjde: op til 100 m (330 ft).
    Maksimalt tryk: op til 20 bar (285 psi).
    Temperatur: -30 °C til 135 °C (-20 °F til 275 °F).

    Anvendelsesområder:
    Konventionel dampkraft, kombianlæg (Combined Cycle), integreret forgasning i kombianlæg (IGCC), køletårne, generel offshore, råoliehåndtering og -behandling, tung olie og opgradering, vandindsprøjtning (water injection), vandhåndtering og -behandling, cirkulationsvand samt geotermisk energi.

    OVERSIGT
    Ruhrpumpens VCT-pumpemodeller er vertikalt ophængte, enkeltkappede, et- eller flerstrins pumper med mixed- eller halvradialstrøm. Hvis det kræves, kan de overholde API 610 nyeste udgave (VS1-type), og med en kappe/barrel bliver de til model VMT-pumper (VS6-type).

    EGENSKABER
    • Afgangsbøjning med mixed flow.
    • Tredelt justerbar kobling helt i metal.
    • Mulighed for installation af aksiallejehus (thrust pot).
    • Stort pakkboxområde for nem vedligeholdelse.
    • Kraftige flanger.
    • Flangede stigrørslejer.
    • Muffekobling (sleeve type).
    • Åben drivaksel, selvsmørende.
    • Flanget leje i øverste pumpehus.
    • Halvåbent, åbent eller lukket pumpehjul afhængigt af driftsbetingelserne.
    • Slidringe for floweffektivitet og lang levetid.
    • Sugetragt (suction bell).

    FORDELE
    • Pladsbesparende på grund af vertikal installation.
    • Konstrueret efter kundespecifikationer.
    • Bredt udvalg af pumpehjulshydraulik.
    • Integreret lejeholder.
    • Størrelser fra 500 mm (20″) til 3.000 mm (120″).
    • Valgfrit pull-out design for nem vedligeholdelse.
    • Pumpemonterede aksiallejer, når det kræves.

    KONSTRUKTIONSMATERIALER
    • Støbejern (standard)
    • Segljern (Ductile Iron)
    • 410 rustfrit stål
    • 316 rustfrit stål
    • Duplex
    • Super Duplex
    • Aluminiumbronze
    • Nikkel-aluminiumbronze
    • Kobber-tin-bronze

    VALGFRIE FUNKTIONER

    • Muligheder for afgangshoved (Discharge Head):
    • Installation med afgang over eller under jorden.
    • Mekanisk tætning kan leveres.
    • Firedelt kobling helt i metal er tilgængelig.

    Muligheder for stigrør (Column):
    Pull-out design for nem vedligeholdelse, tilgængelighed og demontering.
    Kappe-/barrel-enhed er tilgængelig for at opfylde API- og ISO-standarder.

    Muligheder for pumpehjulsenhed (Bowl Assembly):
    Flanget leje – et leje på det øverste pumpehushub for at give maksimal støtte og indjustering af pumpehjulet.

    Dobbeltstrømmende lukket pumpehjul som et første trin kan kombineres (ved hjælp af vores dobbeltstrømmende spiralhus-pumpe) i vores KX- og RX-pumper.
    Ledeskovls-flowmodifikator (vane grating) kan installeres i sugetragten for at forbedre effektiviteten, hvilket repræsenterer en omkostningsbesparelse.

  • VLT kryogen pumpe

    Vertikal kryogen procespumpe (Vertical Cryogenic Process Pump)
    Den kryogene VLT-pumpe er en vertikal pumpe i kappe (“canned”), der består af en flerstrins pumpehjulsenhed (bowl assembly), en sugekappe (barrel), et studshoved samt en direkte tilkoblet vertikal motor.

    Driftsgrænser:
    Kapacitet: 100 til 1.600 m³/h (7.000 gpm).
    Løftehøjde: op til 1.494 m (4.900 ft).
    Maksimalt tryk: 140 bar (2.020 psi).
    Temperatur: -195 til 565 °C (-320 til 1.050 °F).

    Anvendelsesområder:
    Kryogene applikationer (lavtemperaturopgaver).

    OVERSIGT
    Ruhrpumpens kryogene VLT-pumpe er resultatet af mange års erfaring med kryogene opgaver og tager højde for de unikke ingeniørmæssige udfordringer, der er forbundet med lavtemperatur- og kryogen pumpning. Disse pumper anvendes til både standby- og kontinuerlig drift.
    Pumpen er designet til montering i en “cold box”, så alle lavtemperaturdele af enheden kan isoleres. Den drives normalt af en vertikal elektromotor med massiv aksel (solid shaft), som er designet til at optage det hydrauliske aksialtryk fra pumpen via fedtsmurte rulningslejer.

    EGENSKABER
    • Lav NPSH “Shockless Entry” (stødfrit indløb) på første trins pumpehjul.
    • Dobbeltstrømmende første trin er tilgængeligt.
    • Over 700 vertikale Ruhrpumpen-pumpehydraulikker kan anvendes til konstruktionen.
    • Integrerede, svejste støttelejer i stigrøret.
    • Rigid 4-delt kobling.
    • Enkelt- eller dobbeltstrømmende første trin.
    • Et- eller flerstrins modeller er tilgængelige.
    • Studse er tilgængelige med sugning i enten hovedet eller kappen (barrel).

    DESIGNFUNKTIONER
    • Vertikal konstruktion designet til montering i en isoleret “cold box” for umiddelbar og hurtig opstart.
    • Specielt første trins pumpehjul med lave NPSH-krav for at holde pumpelængden på et minimum.
    • Simpel termisk isolering af tætningsområdet, hvilket overflødiggør varmelegemer eller speciel temperaturstyring.
    • Simple tætningssystemer til at isolere gasformigt produkt fra atmosfæren.
    • Mulighed for overvågning af tætningens ydeevne.
    • Konventionel vertikal motor med massiv aksel, der anvender fedtsmurte rulningslejer med lang minimal lejelevetid.

  • VLT vertikal procespumpe

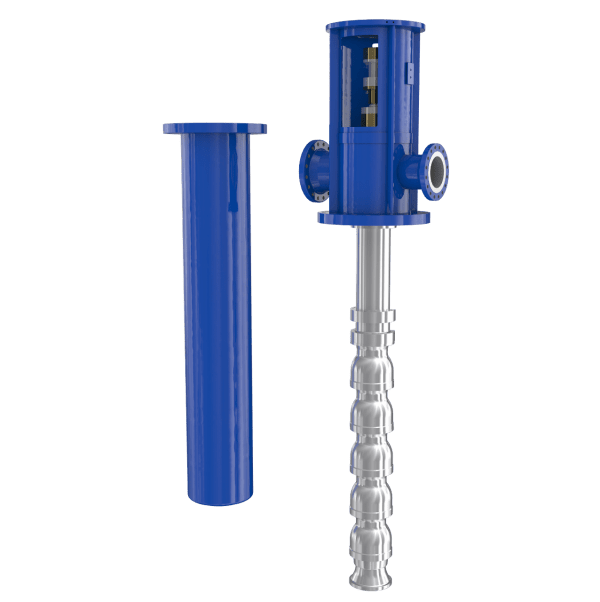

    Vertikale procespumper i kappe (Vertical Canned Process Pumps)
    VLT er en vertikal procespumpe, som er tilgængelig i VS1- og VS6-konfiguration som defineret af API 610.

    Driftsgrænser:
    Kapacitet: 100 til 1.600 m³/h (7.000 gpm).
    Løftehøjde: op til 1.494 m (4.900 ft).
    Maksimalt tryk: 140 bar (2.020 psi).
    Temperatur: -195 til 565 °C (-320 til 1.050 °F).

    Anvendelsesområder:
    Petrokemiske anlæg, kraftværker, kommunale formål, kulbrinter (hydrocarbons), rørledninger (pipelines), raffinaderier, offshore-teknologi samt gasbehandlingsanlæg.

    OVERSIGT
    VLT er en vertikal procespumpe af “dobbeltkappe-typen” (double casing) som defineret af API-610. Ved at seriekoble flere trin i området for lav og medium specifik hastighed leverer VLT enestående effektivitet og lave driftsomkostninger ved applikationer med stor løftehøjde. Det specielle første trin tillader drift med ekstremt lave NPSH-krav, mens der køres ved optimale hastigheder. Eksklusive hydrauliske og mekaniske egenskaber sikrer kontinuerlig pålidelighed med optimal ydeevne.

    EGENSKABER
    • Lav NPSH “Shockless Entry” (stødfrit indløb) på første trins pumpehjul.
    • Dobbeltstrømmende første trin er tilgængeligt.
    • Over 700 vertikale Ruhrpumpen-pumpehydraulikker kan anvendes til konstruktionen.
    • Integrerede, svejste støttelejer i stigrøret.
    • Montering af pumpehjul med konus eller med ring og not (ring and key).
    • Rigid 4-delt kobling.
    • Enkelt- eller dobbeltstrømmende første trin.
    • Et- eller flerstrins modeller er tilgængelige.
    • Studse (nozzles) er tilgængelige med sugning i enten hovedet eller kappen (barrel).

    DESIGNFUNKTIONER
    • Konstruktion i henhold til API 610 nyeste udgave (VS6-type).
    • Svejste konstruktioner udført af svejsere kvalificeret efter ASME Section IX-koden til API-applikationer.
    • Svejste konstruktioner designet i overensstemmelse med PED (Pressure Equipment Directive) og nationale standarder, når det kræves.
    • Bredt udvalg af hydrauliske designs til at passe til alle applikationer.
    • Valgmulighed mellem forskellige lejer og mekaniske tætninger.
    • Pumpemonteret aksialleje, når det kræves.
    • Ruhrpumpens vertikale procespumper har været markedsledende siden 1950’erne. Disse pumper kan tilbydes:
    • Fuldt kompatible med API 610 (nyeste udgave).
    • Til kryogene opgaver og lavtemperaturapplikationer.
    • Inon-API versioner til kondensatydelser.

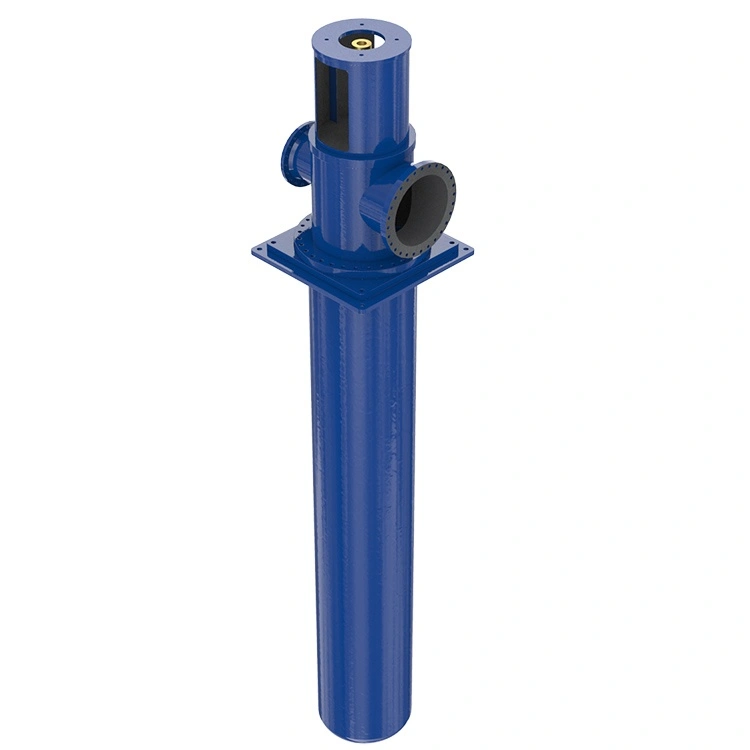

  • VMT vertikal procespumpe

    Vertikale procespumper i kappe (Vertical Canned Process Pumps)
    VMT er en vertikal pumpe af dobbeltkappetypen med en et- eller flerstrins pumpehjulsenhed (bowl assembly) indeholdt i et sugekammer/sugebarrel.

    Driftsgrænser:
    Kapacitet: op til 90.850 m³/h (400,000 gpm).
    Løftehøjde: op til 900 m (3.000 ft).
    Maksimalt tryk: op til 90 bar (1.300 psi).
    Temperatur: -196 til 250 °C (-320 til 500 °F).

    Anvendelsesområder:
    Olie og gas: kulbrinter, rørledninger (pipelines), raffinaderier. Kraftværker: kondensatydelser. Kommunale formål: vand, spildevandsbehandling, oversvømmelseskontrol.

    OVERSIGT
    Ved at seriekoble flere trin i området for medium specifik hastighed leverer VMT enestående effektivitet og lave driftsomkostninger ved applikationer med stor løftehøjde. Det specielle første trin tillader drift med ekstremt lave NPSH-krav, mens der køres ved optimale hastigheder.

    EGENSKABER
    • Lav NPSH “Shockless Entry” (stødfrit indløb).
    • Integrerede, svejste støttelejer i stigrøret.
    • Montering af pumpehjul med ring og not (ring and key).
    • Akselkonstruktion i ét stykke for aksellængder op til 20 fod (6 m).
    • Rigid 4-delt kobling.

    DESIGNFUNKTIONER
    • Konstruktion i henhold til API 610 nyeste udgave (VS6-type).
    • Svejste konstruktioner udført af svejsere kvalificeret efter ASME Section IX-koden.
    • Svejste konstruktioner designet efter nationale standarder, når det kræves.
    • Bredt udvalg af hydrauliske designs til at passe til alle applikationer.
    • Valgmulighed mellem forskellige lejer og mekaniske tætninger.
    • Pumpemonteret aksialleje, når det kræves.
    • Mulighed for montering i tank eller sump er tilgængelig.
    Takket være RP’s mangeårige erfaring med design af VMT-pumpen er den velegnet til højtryks- og højtemperatursopgaver.

  • VSP kemisk sumpumpe

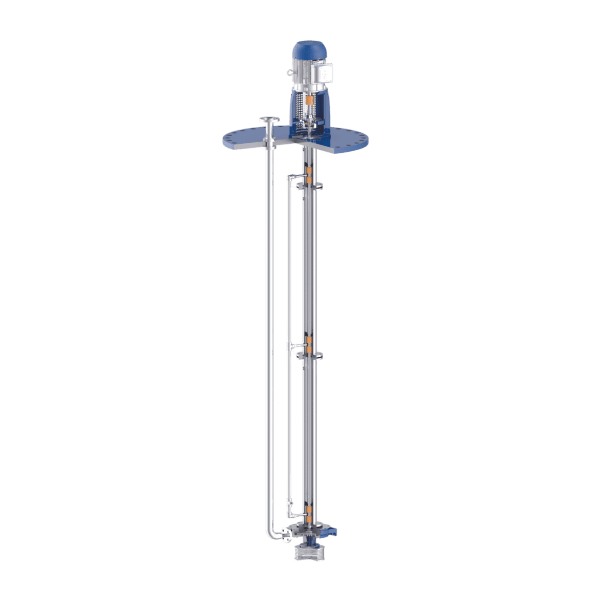

    Sumppumpe til kemikalier og korrosive stoffer
    VSP Chem er en kemisk sumppumpe med et halvåbent pumpehjul, designet til korrosive vådbrøndsinstallationer (wet pit). API-design er tilgængeligt på forespørgsel.

    Driftsgrænser:
    Kapacitet: op til 2.317 m³/h (10.200 gpm).
    Løftehøjde: op til 160 m (525 ft).
    Maksimalt tryk: op til 40 bar (580 psi).
    Temperatur: 0 °C til 205 °C (32 °F til 400 °F).
    Sumpdybde: op til 6,1 m (20 ft).

    Anvendelsesområder:
    Særligt til kemikalier og korrosive stoffer, kulbrinteforarbejdning (hydrocarbon processing), kemisk forarbejdning.

    OVERSIGT
    Ruhrpumpen fremstiller i alt 19 standardstørrelser af VSP Chemical-sumppumpen. Alle andre størrelser og materialer kan dog fremstilles i henhold til kundens krav.

    BESKRIVELSE OG STANDARDMATERIALER
    • Designet til at opfylde Hydraulic Institute-standarder.
    • API 610 nyeste udgave (VS4-type) kompatibel konstruktion er tilgængelig (med valgfrie designfunktioner).
    • Ettrins, vertikal centrifugal-sumppumpe.
    • Motorstøtteenhed i støbejern eller støbestål.
    • Stigrør og afgangsrør i 316SS eller Alloy 20.
    • Drivaksel (line shaft) i 316SS eller Alloy 20.
    • Afbalanceret, halvåbent pumpehjul med lav NPSH i 316SS eller Alloy 20.
    • Lejehus med føringslejer i bronze (andre materialer er tilgængelige som tilvalg).
    • Mange valgfrie mekaniske tætningstyper er tilgængelige.
    • Labyrintolietætning ved lejehus (valgfrit design).
    • Fedtsmurt aksialleje (standard) eller oliesmurt aksialleje (valgfrit).

    VALGFRIE FUNKTIONER
    • Dampkappe (Steam jacket).
    • Stigrørslejer (Column bearings).

  • VSP sumpumpe

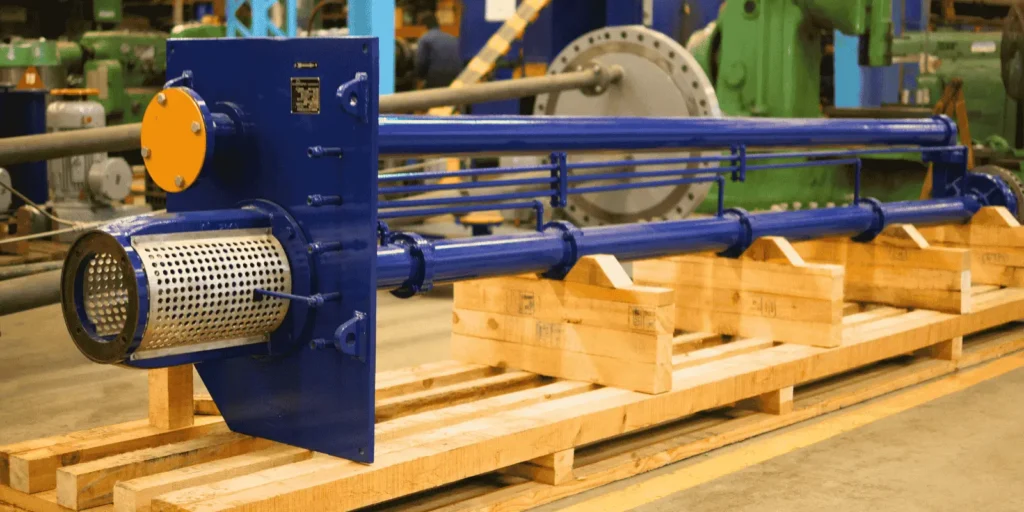

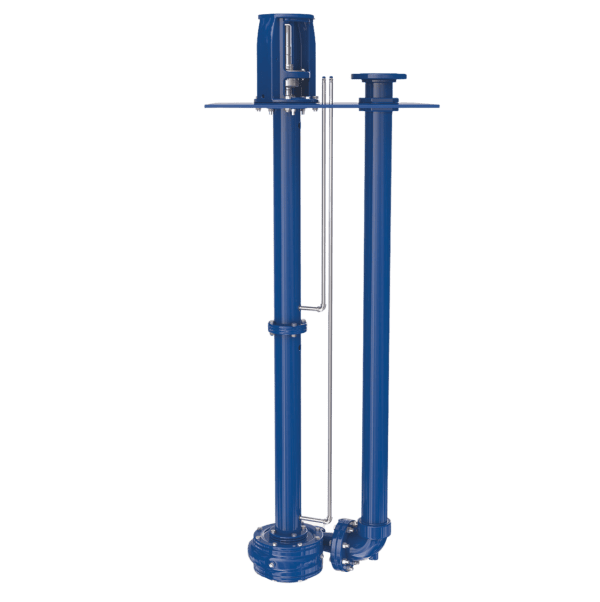

    Vertikale sumppumper (VSP og VSP Non-Clog)
    Vertikalt ophængte sumppumper med enkelt pumpehus (single casing) til vådbrøndsinstallationer (wet pit) i standard- og tilstopningsfrie (Non-Clog) modeller.

    Driftsgrænser:
    Kapacitet: op til 1.200 m³/h (5.285 gpm).
    Løftehøjde: op til 130 m (425 ft).
    Maksimalt tryk: op til 40 bar (580 psi).
    Temperatur: op til 200 °C (400 °F).
    Sumpdybde: op til 6,1 m (20 ft).

    Anvendelsesområder:
    Sumplænsning, oversvømmelseskontrol, luftvaskesystemer (air wash), kraftværker, industrielle processer, kondensatstyring, kulbrinteforarbejdning (hydrocarbon processing), farmaceutisk industri, vådbrønde, vandbehandling, lænsningstjeneste samt automotive opløsningsmidler.

    OVERSIGT
    VSP-modellen, som fås i 28 forskellige størrelser, er en sumppumpe med et halvåbent pumpehjul, der er designet til rent vand. Ruhrpumpen tilbyder også VSP Non-Clog-modellen, som er en sumppumpe til tørstofhåndtering med et lukket pumpehjul. Den er designet til at håndtere vand med faste partikler (tørstof) på op til 4″ i diameter og fås i 18 pumpestørrelser.
    Standardkonstruktionen for begge typer af vores sumppumper er støbejern. Alle andre størrelser og materialekonfigurationer kan dog fremstilles i henhold til vores kunders behov.

    BESKRIVELSE OG STANDARDMATERIALER
    • Ettrins centrifugal-sumppumpe.
    • Pumpehus af volut-type (spiralhus).
    • Motorstøtte i støbejern.
    • Fleksibel akselkobling.
    • Dækplade af stål.
    • Op til 20 fods (6,1 m) sumpdybde.
    • 416SS aksel (rustfrit stål).
    • Pumpehus i støbejern.
    • Pumpehjul i støbejern, halvåbent for VSP og lukket for VSP NON-CLOG.
    • Sugesi (kurv) af stål.
    • Fedtsmurte linie-lejer med bronzebøsning som standard.
    Disse pumper kræver en horisontal motorflange “C” for at fungere i vertikal position.

    VALGFRIE FUNKTIONER
    • Dampkappe (Steam Jacket).
    • Stigrørslejer (Column Bearings).
    • Niveaumålingsinstrumenter og styringer.

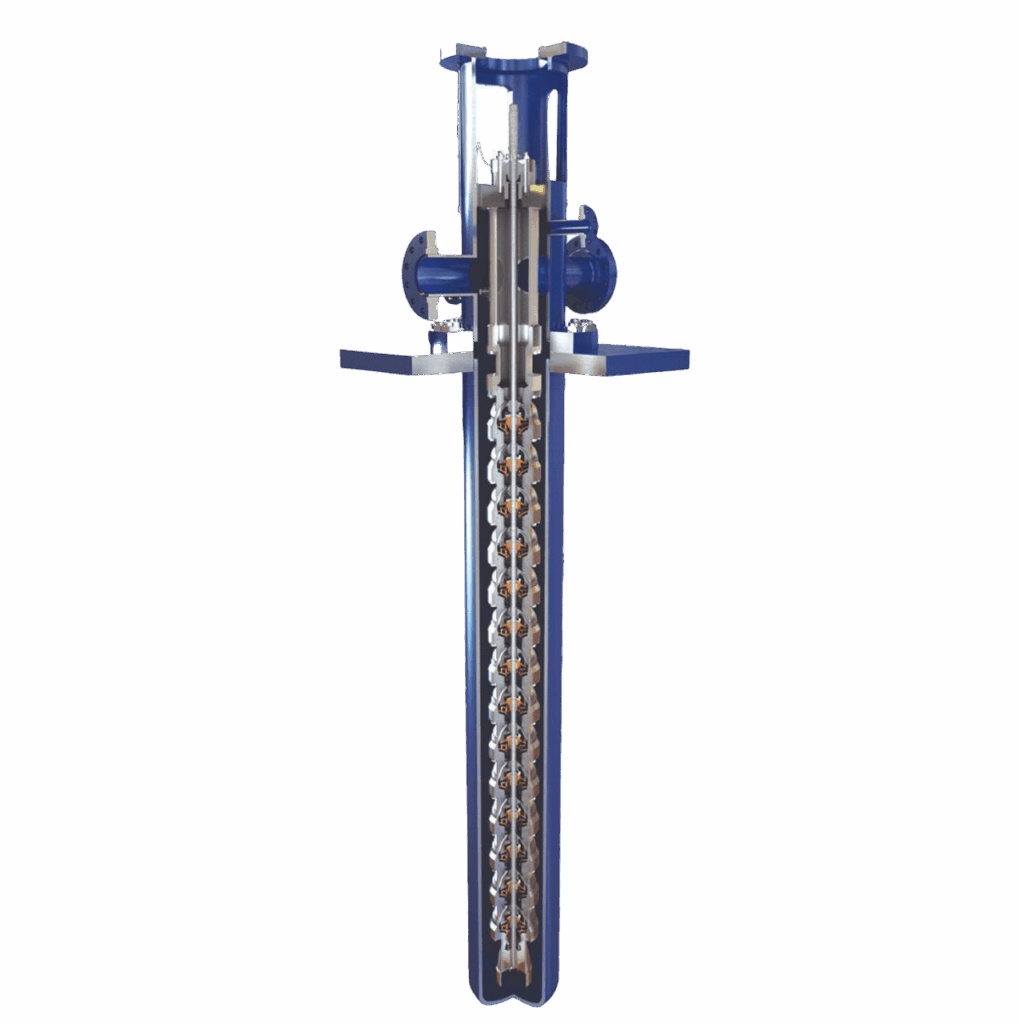

  • VTG vertikal turbinegenerator

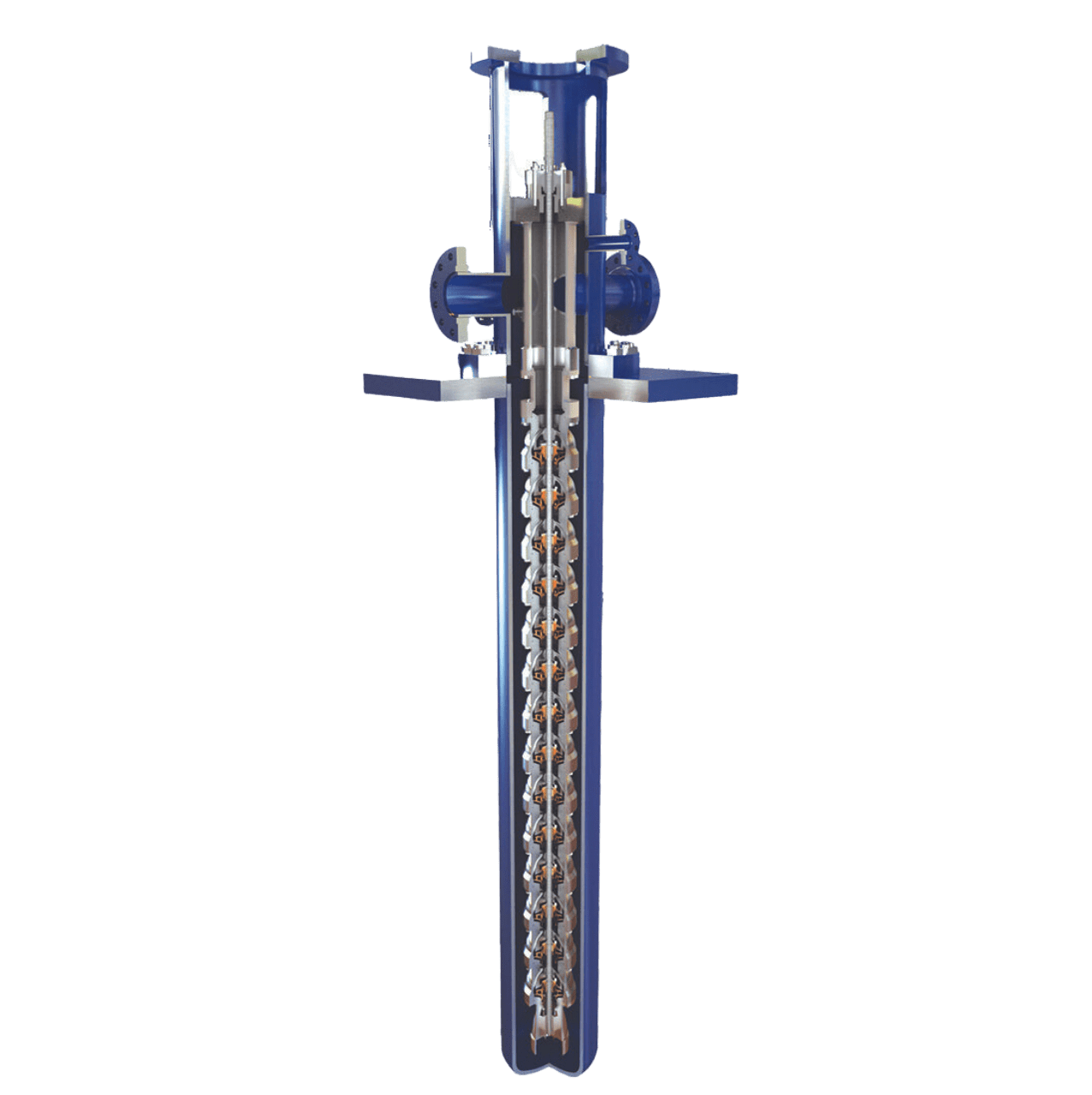

    Vertikale turbinegeneratorer (Vertical Turbine Generators)
    RP’s vertikale turbinegeneratorer er reelt set omvendtløbende pumper. Når flowet, der løber gennem pumpen, vendes, begynder pumpehjulet at rotere i den modsatte retning, og pumpen fungerer som en turbine.

    Driftsgrænser:
    Kapacitet: op til 6.626 m³/h (29.174 gpm).
    Løftehøjde: op til 1.067 m (3.500 ft).
    Maksimalt tryk: op til 105 bar (1.523 psi).
    Temperatur: -185 °C til 121 °C (-300 °F til 250 °F).

    Anvendelsesområder:
    Vandkraftgeneratorer (hydroelektriske generatorer), industrielle systemer, vandtransportsystemer, dæmninger, omvendt osmose, olieforsyningssystemer, kemiske og petrokemiske processer samt kryogene lukkede systemer.

    OVERSIGT (OVERVIEW)
    Motoren, der driver pumpen, kan også fungere som en generator; når den fungerer som en turbine, opsamler den den mekaniske energi og omdanner den til elektricitet. VTG (Vertical Turbine Generator) er særligt velegnet til områder, hvor løftehøjden og flowet er konstante, og dens primære formål er at dække mindre vandkraftbehov. [1]
    VTG er tilgængelig til applikationer i kryogene lukkede systemer.

    EGENSKABER (CHARACTERISTICS)
    • Flerstrins vertikal centrifugalpumpe.
    • Lukkede og åbne pumpehjul er tilgængelige.
    • Lejer er produktsmurte.
    • Forskellige turbinementoder til forskellige driftsbetingelser.
    • Applikationer til brug som enten pumpe eller turbine.
    • Tilgængelig til applikationer i sumpe eller lukkede systemer.

    DESIGNFUNKTIONER (DESIGN FEATURES)
    • Halvåbne løbehjul (runners), som er aksialt justerbare fra betjeningsgulvets niveau.
    • God effektivitet og gode choke-flow-egenskaber.
    • Afgang kan ske åbent til en sump eller ind i en kappe (barrel) i et lukket system.
    • API 610 nyeste udgave (VS1) konstruktion er tilgængelig.
    Bemærk: Afhængigt af turbinens materialer og størrelse er højere tryk eller løftehøjder mulige; kontakt venligst Ruhrpumpen.

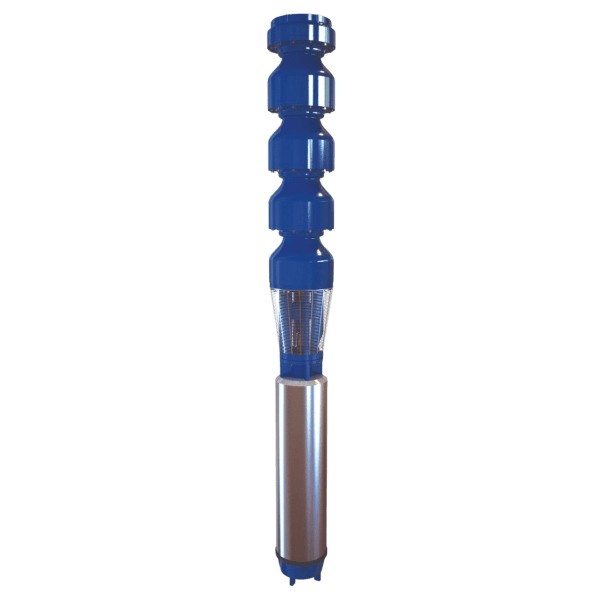

  • VTP nedsænket pumpe

    Vertikale dykkede turbinepumper (Vertical Submersible Turbine Pumps)
    Vertikale, dykkede, et- eller flerstrins turbinepumper med ledeskovlshus (diffuser-type). Design i henhold til Hydraulic Institute (VS0).

    Driftsgrænser:
    Kapacitet: op til 113.363 m³/h (60.000 gpm).
    Løftehøjde: op til 762 m (2.500 ft).
    Maksimalt tryk: op til 74 bar (1.080 psi).

    Anvendelsesområder:
    Vandforsyning til boliger og kommuner, landbrugsvanding, offshore-platforme, dybbrønds- og minelænsning, store byggepladser samt brandbeskyttelse.

    EGENSKABER OG DESIGNFUNKTIONER
    • HI-design (VS0) (Hydraulic Institute).
    • NEMA-design motorer.
    • Støbt adapter for nøjagtig indjustering af pumpe og motor.
    • Lukkede pumpehjul, dynamisk afbalancerede for jævn drift.
    • Sugesi i rustfrit stål forhindrer snavs og fremmedlegemer i at trænge ind i pumpen.

    STANDARD CONSTRUCTION MATERIALS
    Different materials and configurations available on request
    For applications such as high temperature wells, wells with limited diameter, agricultural irrigation, deep well dewatering, large construction sites and others.

  • VTP vertikal turbinepumpe

    Vertikale turbinepumper (VS1)
    VTP-pumpeserien er normalt konstrueret til drift i brønde eller sumpe. Dens pumpehjulsenhed (bowl assembly) består primært af et sugehus eller en sugetragt, et eller flere pumpehuse samt et afgangshus. Pumpens hjulsenhed placeres i sumpen eller brønden i en dybde, der sikrer den korrekte nedsænkning.

    Driftsgrænser:
    Kapacitet: op til 13.636 m³/h (60.000 U.S. gpm).
    Løftehøjde: op til 762 m (2.500 ft).
    Maksimalt tryk: 74 bar (1.080 psi).
    Temperatur: 0 til 121 ºC (32 til 250 ºF).

    Anvendelsesområder:
    Dybbrønde og sumpe, landbrugsvanding, kommunale vandforsyningssystemer, vandtransport, lænsning (afvanding), kondensatudvinding samt olie- og gasproduktion.

    EGENSKABER
    • Flerstrins vertikale centrifugalpumper med ledeskovlshus (diffuser-type).
    • Konusmonterede halvåbne eller lukkede pumpehjul.
    • Dobbeltstrømmende pumpehjul på første trin er tilgængeligt til applikationer med ultralav NPSHR.
    • Rotationsretning mod uret set fra koblingsenden.
    • Produkt-, olie- eller fedtsmurt.
    • Kurv- eller konisk sugesi afhængigt af applikationskrav.
    • API 610 nyeste udgave konstruktion, pumpetype VS1 / VS6.

    STANDARD KONSTRUKTIONSMATERIALER
    • Pumpehuse og pumpehjul:
    • Støbejernshuse (Cast Iron Bowls)
    • Aluminiumbronze pumpehjul
    • 416 rustfrit stål aksel (416 SS)
    • Støbte slidflader med mulighed for slidringe i bronze eller rustfrit stål (SS).

    Stigrør (Columns):
    • Kulstofstålrør – med gevind eller flanger.
    • AISI – 1045 kulstofstål eller 416 rustfrit stål (SS) drivaksel.

    • Afgangshoved (Discharge Head):
    • Støbejern med 125# ANSI FF-flanger.
    • Svejst stål (Fabricated Steel) med 150# eller 300# ANSI-flanger (valgfrit).
    • Specialfremstillet afgangshoved efter dine specifikke kriterier er tilgængeligt.

    Lejemateriale:
    • Bronze (som standard).
    • Andre materialer og konfigurationer er tilgængelige på forespørgsel.

    DESIGNFUNKTIONER
    • API 610 nyeste udgave konstruktion tilgængelig (VS1 & VS6 typer).
    • Produkt- eller oliesmurt.
    • Overdimensioneret akselstørrelse i pumpehuset for længere levetid.
    • Epoxycoatede pumpehuse.
    • Konusmonterede pumpehjul.

    Også tilgængelig som dykket VTP-pumpe til applikationer som f.eks. højtemperaturbrønde, brønde med begrænset diameter, landbrugsvanding, dybbrøndslænsning, store byggepladser med mere.
