Stempelpumper med frem- og tilbagegående bevægelse

  • RDP stempelpumpe

    Stempelpumper av typen Triplex og Quintuplex
    RDP-serien er en serie med stempelpumper (plunger pumps) i en rekke størrelser, tilgjengelig i triplex- og quintuplex-konfigurasjoner. De er konstruert i henhold til nyeste utgave av API 674 og ISO 13710 for høytrykksapplikasjoner.

    Driftsgrenser:
    Kapasitet: opptil 366,50 m³/h (1611 gpm).
    Rørstørrelse: 25 til 200 mm (1 til 8 tommer).
    Maksimalt trykk: opptil 1100 barg.
    Temperatur: -40 til 200 °C (-104 til 392 °F).
    Hastighet: opptil 450 o/min (rpm).

    Anvendelsesområder:
    Metanolinjeksjon, karbondioksid (CO2), glykolcirkulasjon, sjøvannsinjeksjon, deponering av produsert vann, omvendt osmose (sjøvannsavsalting), vannbehandling, produksjon og jetting, hydrokarboner (kondensat), pumper for lukkede drenssystemer (closed drain), slopsinjeksjon, fødevann til kjeler, gjødsel (karbamat og ammoniakk), stålverk (høytrykks-glødeskallfjerning), samt aktivering av utblåsningsventil (BOPV).

    OVERSIGT

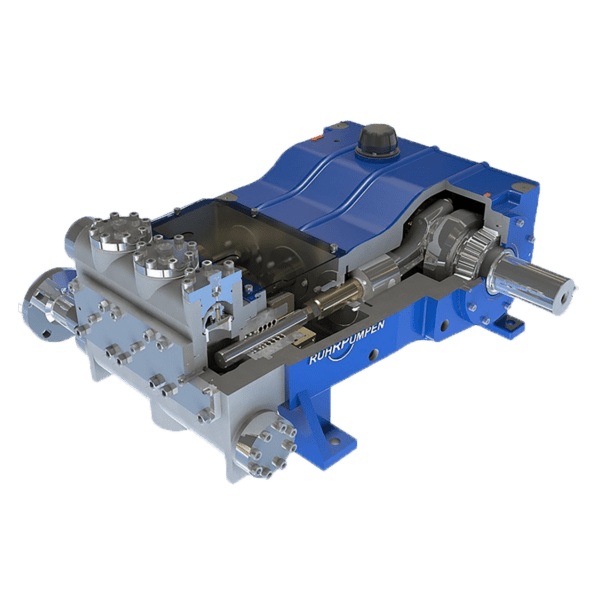

    RDP-serien af stempelpumper (Reciprocating Plunger Pumps) er velegnet til håndtering af de fleste væsker inden for olie og gas, industri samt spildevandsbehandling. Ruhrpumpens RDP-pumpeserie er en type fortrængningspumpe (positive displacement pump), hvor et glat, cylindrisk stempel glider gennem tætningen. Dette adskiller den fra klassiske stempelpumper (piston pumps) og muliggør højere tryk.

    EGENSKABER
    • En række forskellige størrelser i Triplex- og Quintuplex-konfigurationer.
    • Designet i overensstemmelse med API 674 3. udgave og ISO 13710.
    • Let tilgængelige servicepunkter, hvilket reducerer vedligeholdelsestiden.
    • Robust design med lave støj- og vibrationsegenskaber.
    • Høj driftseffektivitet.
    • Bredt dækningsområde (extensive range capability).
    • Designlevetid på 20 år.

    DESIGNFUNKTIONER
    • Fremragende støj- og vibrationsegenskaber < 85 dB(A).
    • 95 % volumetrisk og 90 % mekanisk effektivitet, hvilket overgår API-standarder.
    • Pakkboksen (stuffing box) kan afmonteres uden adskillelse af pumpen.
    • Fjederbelastet, selvjusterende flettet pakning og V-pakning (chevron packing) minimerer lækage.
    • Ventiler i kassette (cartridge) for nem afmontering og udskiftning.
    • Kan konfigureres med forskellige drev, smøresystemer og bundrammer (skids).

    VALGMULIGHEDER FOR PUMPEANLÆG
    Kan fremstilles til at opfylde specifikke specifikationer såsom:
    • NORSOK
    • ASME
    • RUSSISK CU TR
    • SHELL ES 135
    • Statoil TR1655
    … og mange flere.

    • Pulsationsdæmpere, sikkerhedsventiler (PSV’er) og instrumentering kan monteres direkte på pumpehovedet.
    • Motoren kan monteres direkte på toppen af krumtaphuset for et kompakt installationsareal (footprint) offshore.
    • ATEX-overensstemmelse.
    • Tilstandsovervågning (condition monitoring) af hele pumpeanlægget.
    • Forskellige muligheder for smøring af tætninger og drivende (power end).
    • Elektromotor.
    • Diesel- eller benzinmotor.
    • Hydraulikmotor.
    • Frekvensomformer (variable speed drive).
    • Forskellige transmissionsmuligheder, herunder: Gearkasse / kileremsdrev.

    KONSTRUKTIONSMATERIALER
    • Krumtaphus i sejgjern (ductile iron) med kundespecifik lakering.
    • Væskeberørte dele (wetted parts) kan fremstilles af en lang række legeringer, herunder i overensstemmelse med NACE- og NORSOK-krav.
    Alle leverede materialer er af høj kvalitet, og ikke-destruktiv prøvning (NDT) kan skræddersys til at imødekomme projektets specifikke krav.
